كابل ABC العلوي

تصنيفها：

الأسلاك الخطية المعزولة العلوية
يشارك：
رمز الاستجابة السريعة:
وقت الإصدار：

2025-02-14 10:06:51

التحقيق الفوري

مقدمة المنتج

1. التطبيق: كابل أBC العلوي

تم تصميم الكابلات لخطوط الطاقة الجوية وأسلاك الغرف مع U0/U حتى ما يصل إلى 0.6/1KV ، 6/10KV.

يعد كابل الحزمة الجوية (أBC Cable) مفهومًا مبتكرًا للغاية لتوزيع الطاقة العلوية مقارنة بنظام توزيع النفقات العليا للموصل التقليدي. يوفر أعلى مستوى من السلامة والموثوقية ، وفقدان الطاقة المنخفضة واقتصاد النظام النهائي عن طريق الحد من التثبيت والصيانة وتكلفة التشغيل.

2. العوامل: كابل أBC العلوي

أSTM ، IEC ، NFC ، GB/T

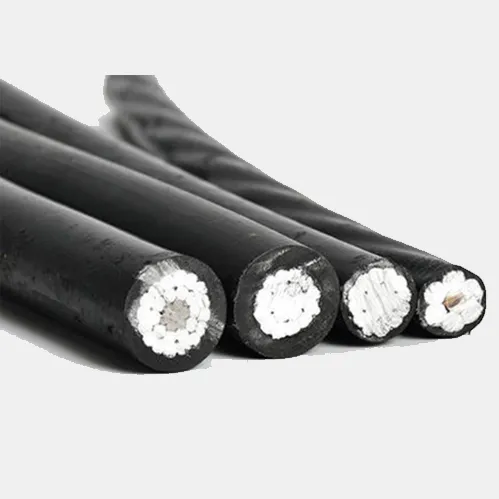

3. البناء والصور التفصيلية موصل: كابل أBC النفقات العامة

موصل الألومنيوم ، مستدير تقطعت بهم السبل (RM). العزل: XLPE أو PE أو PVC

4. النماذج والأوصاف: كابل أBC العلوي

كابل إسقاط الخدمة:

jkly: كابل جوي معزول من الألومنيوم Core

jklyj: الكابل الجوي المعزول من الألومنيوم Core XLPE

كابل UD الثانوي:

jklhy: كابل جوي معزول من ألومنيوم سبيكة

Jklhyj: كابل جوي معزول من سبيكة الألومنيوم

سلك الخط المغطى:

JKY: كابل جوي معزول CORPER CORE

Jkyj: Copper Core XLPE كابل جوي معزول

العدد الأساسي ومنطقة المقطع العرضي

بما في ذلك 1 ، 2 ، 3 ، 4 ، 5 ، 1+1 ، 2+1 ، 3+1 ، 4+1 النوى وما إلى ذلك ، من 10مم2 إلى 240مم2 على النحو التالي ، 10مم2 16مم2 25مم2 35مم2 50مم2 70مم2 95مم2 120مم2مم2مم2 185مم2 240m2.

5.الأبعاد: كابل أBC العلوي

عدد النوى x المقطع العرضي الاسمي	الأعلى. قائد المقاومة	دقيقة. كسر حمولة من حبلا الموصلات	التصنيف الحالي في الهواء	القطر الخارجي	إجمالي الوزن
مم & sup2 ؛	أوم/كم	كيلوغرام	أ	مم	كجم/كم
1x 16 RM	1،910	2،5	72	80	74
1x 25 RM	1200	4،0	107	90	106
1x 35 RM	0،868	5،5	132	105	138
1x 50 RM	0،641	8،0	165	118	182
1x 70 RM	0،443	10،7	205	130	252
1x 95 RM	0،320	13،7	240	154	333
1x 120 RM	0،253	18،6	290	170	408
1x 150 Rm	0،206	23،2	334	190	502
1x 185 RM	0،164	28،7	389	210	611
1x 240 RM	0،125	37،2	467	240	801
2x 16 RM	1،910	2،5	72	156	147
2x 25 RM	1200	4،0	107	180	208
2x 35 RM	0،868	5،5	132	200	277
2x 50 RM	0،641	8،0	165	235	361
2x 70 Rm	0،443	10،7	205	254	505
2x 95 RM	0،320	13،7	240	303	666
2x 150 RM	0،206	23،2	334	380	1004
4x 16 RM	1،910	2،5	72	188	286
4x 25 RM	1200	4،0	107	212	430
4x 35 RM	0،868	5،5	132	241	553
4x 50 RM	0،641	8،0	165	278	746
4x 70 RM	0،443	10،7	205	318	1009
4x 95 RM	0،320	13،7	240	378	1332
4x 120 RM	0،253	18،6	290	544	1632
4x 50 + 1x 25 RM	0،641/1200	8،0/4،0	165/107	319	814
4x 50 + 1x 35 RM	0،641/0،868	8,5/5،5	165/132	319	845
4x 70 + 1x 25 RM	0،443/1200	10،7/4،0	205/107	360	1105
4x 70 + 2x 25 RM	0،443/1200	10،7/4،0	205/107	400	1217
4x 95 + 1x 25 RM	0،320/1200	13،7/4،0	240/107	418	1438
4x 95 + 2x 25 RM	0،320/1200	13،7/4،0	240/107	420	1544
4x120 + 1x 25 RM	0،253/1200	18،6/4،0	290/107	590	2050
