تبديل الترس والمحطة الفرعية الجاهزة

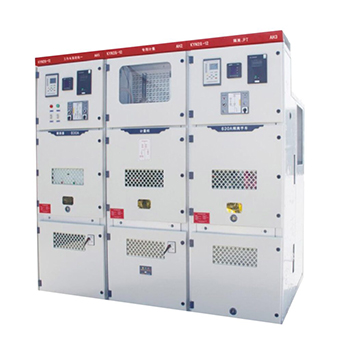

Kyn28-12 نوع مفاتيح مفاتيح معاد

Kyn28-12 (GZS1) مفاتيح مفاتيح معدنية قابلة للإزالة AC المدرعة.

إنه مناسب لنظام طاقة AC 50 هرتز ثلاثي المراحل ، ويستخدم لاستلام وتوزيع الكهرباء

الطاقة و السيطرة على الدائرة وحمايتها ومراقبتها. المقدمة حديثا و

تم تطويره عالي التواصل ، شديدة الانهياريمكن أيضًا استخدام المفاتيح بمفردها كجهد عالي

منفذ مولد.

النموذج ومعناها

1. درجة حرارة الهواء المحيط: -15 درجة مئوية+40p.

2. ظروف الرطوبة:

متوسط ​​الرطوبة النسبية اليومية: W95 ٪ ، متوسط ​​ضغط بخار الماء اليومي لا يتجاوز

 2.2ppa.متوسط ​​الرطوبة النسبية الشهرية: W90 ٪ ، متوسط ​​ضغط بخار الماء الشهري

not تجاوز 1.8 كيلو باسكال.

3. الارتفاع: 4000m وأقل.

4. شدة الزلزال: أقل من 8 شدة.

5. الابتعاد عن المناطق التي يتم فيها تلوث الهواء المحيط بوضوح بالتآكل أو

 الغاز القابل للاحتراق ، بخار الماء ، إلخ.

6. لا يوجد مكان متكرر اهتزاز شديد.

7. عند استخدام الظروف العادية التي تتجاوز GB3906 ، يرجى الاتصال بنا وسوف نسأل

أنت لتوفر حل مناسب.

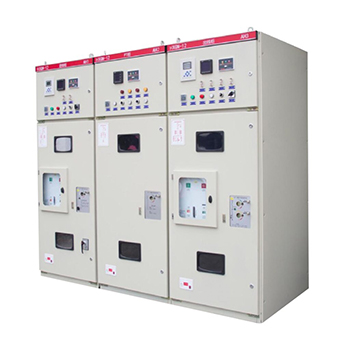

HXGN-12 مربع النوع

Hxgno-12 Box-box-type switchgear المغطاة بالمعادن الثابتة (يشار إليها باسم الوحدة الرئيسية الحلقية)

مجموعة كاملة من التيار المتردد معدات كهربائية عالية الجهد مع جهد مقدر من 12 كيلو فولت و

تردد مصنف 50 هرتز.

يستخدم بشكل أساسي في شبكة حلقة AC ثلاثية الطور وشبكة توزيع الطرفية والصناعية

معدات الطاقة ، ويلعب دور تلقي وتوزيع الطاقة الكهربائية وما إلى ذلك.

كما أنه مناسب للتثبيت في المحطات الفرعية من نوع المربع.

الميزات الهيكلية

1. الهيكل المجمع بالكامل خفيف وجميل ، ويمكن تثبيته في أي مجموعة ،

وهو مريح للتوسع غير المحدود والتمديد.

2. يمكن تجهيزه بمفتاح تحميل الهواء المضغوط FN12-10 والجهاز الكهربائي المشترك.

كما يمكن تجهيزها مع مفتاح تحميل فراغ FZN25-12 والجهاز الكهربائي المشترك ،

وأبعاد التثبيت هي نفسها بالضبط.

 الحجم الصغير ، بنية الربط الخالية من الصيانة ، ثلاثية الطور ، مع كسر عزل واضح.

3. مزود بمفتاح تحميل FN12-10 والأجهزة الكهربائية مجتمعة ، تركيبه

الطريقة مرنة ، ويمكن أن تكون تم تثبيته على الجانبين الأيسر والأيمن ، الأمامي أو رأسًا على عقب.

4. يمكن تشغيله يدويًا وكهربائيًا ، وله وظيفة تحكم عن بعد.

5. مجهزة بأجهزة ميكانيكية كاملة وموثوقة وأجهزة متشابكة بالكامل

 تحقيق "الوقاية الخمسة" وظيفة.

6. استخدم صمام العزل الواقي للربط لحماية جهات الاتصال الحية لضمان السلامة الشخصية.

7. تبني التشغيل الأمامي والصيانة ، وتركيب الجدار الموثوق به.

8. الباب الأمامي مجهز بنافذة مراقبة ، والتي يمكن أن تلاحظ بوضوح

حالة العمل للمكونات في مجلس الوزراء.

9. الامتثال لمعايير GB3906.

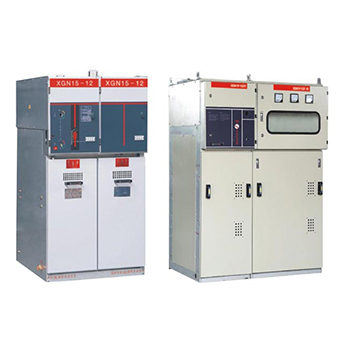

XGN15-12 (F ・ K) XGN15-12 (F ・ R) نوع المفتاح المرفق الثابت

XGN15-12 (F ・ K). XGN15-12 (F ・ R) من نوع Switchgear المغطى بالمعادن الثابتة AC ، المستخدمة في الحلقة

إمدادات طاقة الشبكة أو أنظمة تزويد الطاقة المشعة مع جهد مقدر من 12 كيلو فولت و

تيار مصنف 630A وتحت. إنه مناسب بشكل خاص للتركيب في مسبق

المحطات الفرعية مثل السيطرة وحماية نظام الطاقة. هذا المنتج مجهز

مع مفتاح تحميل hexafluoride FLN36-12D

الجمع بين الأجهزة الكهربائية مع قذيفة العزل. لديها خصائص صغيرة

الحجم والوزن الخفيف والتشغيل السهل وقوة تشغيل الضوء والتشابك الموثوق به و

 خالية من الصيانة. إنه جيل جديد من مفاتيح المفاتيح عالية الجهد المطلوبة ل

تحول وبناء شبكات الطاقة الحضرية.

في ظل ظروف الاستخدام العادية

1. درجة حرارة الهواء المحيط: -15 درجة مئوية ~+40p.

2. الارتفاع: 1000m أو أقل.

3. ظروف الرطوبة:

متوسط ​​القيمة اليومية لا يزيد عن 95 ٪ ، ومتوسط ​​قيمة بخار الماء اليومي

pressure does not exceed 2.2ppa.The monthly average value is not more than 90%, and

متوسط ​​القيمة الشهرية لضغط بخار الماء لا يزيد عن 1.8 كيلو باسكال.

4. شدة الزلزال: لا يزيد عن 8 درجات.

5. ابتعد عن الغاز التآكل أو القابل للاشتعال وغيرها من الأماكن الملوثة بوضوح.

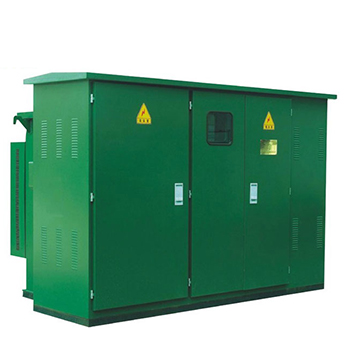

(من النوع الأوروبي) محطة فرعية سلفية في الهواء الطلق

يستخدم بشكل أساسي في المباني الحضرية الشاهقة والمجتمعات السكنية والصغيرة والمتوسطة الحجم

المصانع ، المناجم وحقول النفط ، ومحطات توليد الطاقة المؤقتة. يتم استخدامه ل

نظام التوزيع لتلقي وتوزيع الطاقة الكهربائية.

يحتوي المحطات الفرعية المسبقة على خصائص مجموعة كاملة قوية ، وحجم صغير ، ومضغوط

الهيكل ، والتشغيل الآمن والموثوق ، والصيانة المريحة والانتشار. في السلطة

 نظام التوزيع ، يمكن استخدامه في نظام توزيع طاقة الشبكة الدائرية ، ويمكنه أيضًا

يمكن استخدامها في نظام توزيع الطاقة الطرفي المزدوج ونظام توزيع الطاقة الإشعاعي. إنه جديد

مجموعة كاملة من المعدات لبناء وتحويل المحطات الفرعية الحضرية والريفية.

استخدام الظروف البيئية

1. الحد الأعلى لدرجة حرارة الهواء المحيط هو W40p والحد الأدنى هو N-10p.

2. أشعة الشمس إشعاع WL000W/M2.

3. الارتفاع W 1000m.

4. الجليد W20MM.

5. سرعة الرياح W35M/s.

6. الرطوبة اليومية المتوسط ​​الرطوبة النسبية W95 ٪ ، متوسط ​​الرطوبة النسبية الشهرية W90 ٪ ،

 متوسط ​​ضغط بخار الماء النسبي اليومي W2.2kpa ، متوسط ​​بخار المياه النسبي الشهري

الضغط W1.8kpa.

7. الزلزال W8 درجات.

8. لا يوجد حريق وخطر الانفجار والتلوث الشديد والتآكل الكيميائي والاهتزاز الشديد.

ملاحظة: لشروط الاستخدام الخاصة ، يرجى الاتصال بنا في الوقت المناسب للحل عند الطلب.

(النوع الأمريكي) المحطات الفرعية الجاهزة في الهواء الطلق

يضع هذا المنتج مفتاح تحميل الجهد العالي وكسارة لهب الجهد العالي في زيت المحولات. هو - هي

له شكلان هيكليان: مربع مشترك أو صندوق فرعي مع جسم المحول. يتبنى خزان النفط بالكامل

هيكل مغلق ومجهز بمقياس درجة حرارة الزيت ، مقياس مستوى الزيت ، مقياس الضغط ،

 صمام إطلاق الضغط وصمام تصريف الزيت والمكونات الأخرى لمراقبة حالة التشغيل

من المحول. ينقسم المنتج إلى نوع الشبكة الدائرية ونوع المحطة والقوة

نوع العرض.

مزايا المنتج

هيكل مدمج ، صغير الحجم ، حوالي 1/3-1/5 من نفس السعة على الطريقة الأوروبية

1. تغيير الصندوق ، مما يقلل بشكل كبير من المنطقة المحتلة.

2. بنية مختومة بالكامل ، معزولة بالكامل ، لا مسافة عزل ، حماية موثوقة من

السلامة الشخصية.

3. يمكن استخدام الأسلاك عالية الجهد في الشبكة الدائرية ، ولكن أيضًا في المحطة ،

وضع إمداد الطاقة مرن والموثوقية عالية.

4. أداء محول ممتاز. فقدان منخفض ، انخفاض ضوضاء ، ارتفاع درجة الحرارة المنخفضة: قوي

سعة التحميل الزائد ، ومقاومة الدائرة القصيرة ، ومقاومة تأثير قوية.

5. تلبية مختلف متطلبات التغذية منخفضة الجهد ، يمكن اختيارها وفقًا لـ

مخطط ، أو صممه بنفسك.

6. هناك نوعان من رؤوس الكابلات: 200A قابس الكوع و 600a "T" كابل ثابت

 الموصل ، يمكن أن يكون كلاهما مزودًا بعزول بالكامل

يمكن توصيل رأس الكبلات من أكسيد الزنك ، رأس كابل من نوع 200A.

 التحميل ، ويمكن أن تلعب دور عزل التبديل. استخدام بيئة

1. درجة الحرارة المحيطة: أعلى درجة حرارة +40 درجة مئوية ، أدنى درجة حرارة -30p.

2. الارتفاع هو 1000 متر.

3. سرعة الرياح: أي ما يعادل 34 م/ثانية (لا يزيد عن 700pa).

4. الرطوبة: متوسط ​​الرطوبة النسبية اليومية لا يزيد عن 95 ٪ ، والشهرية

متوسط ​​الرطوبة النسبية لا يزيد عن 95 ٪.

5. مكافحة الازدياد: التسارع الأفقي لا يزيد عن 0.4 م/S2 ؛ العمودي

التسارع لا يزيد عن 0.15 م/S2.

6. ميل موقع التثبيت: لا يزيد عن 3.

7. بيئة التثبيت: الهواء المحيط غير ملوث بشكل كبير عن طريق التآكل

والغازات القابلة للاشتعال ، وليس هناك اهتزاز شديد في موقع التثبيت.
