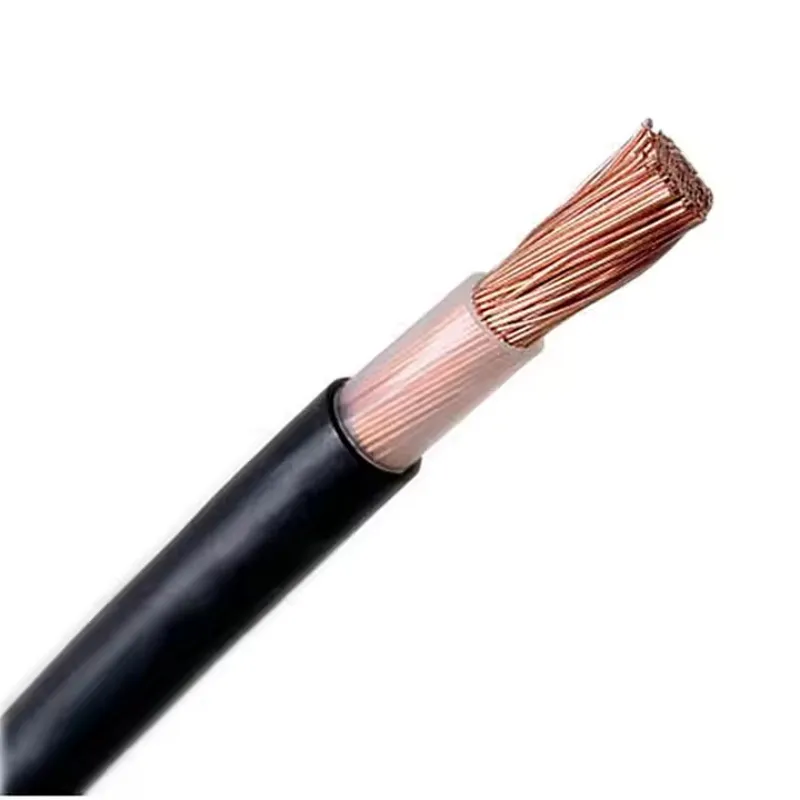

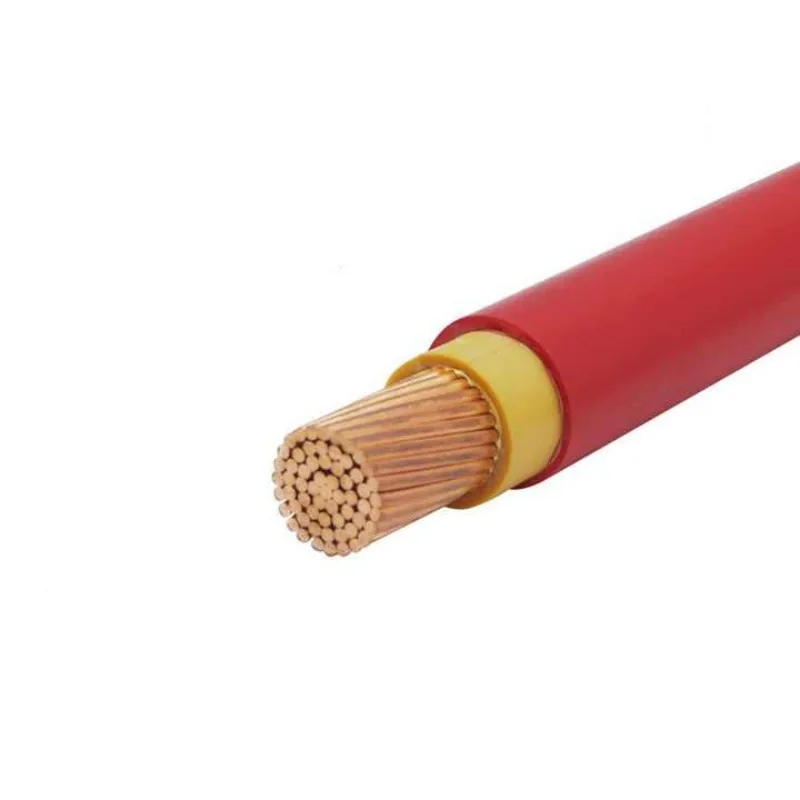

    N2xy 500mm2 Copper Single Core Armoured XLPE Cable

  • تصنيفها：
    كابل الجهد المنخفض
  • يشارك：
  • رمز الاستجابة السريعة:
  • وقت الإصدار：
    2025-07-03 05:29:43
    • التحقيق الفوري

Technical Specification for N2XY 500mm² Single-Core Armoured XLPE Copper Cable

1. Product Overview

N2XY 500mm² single-Core Cable features oxygen-free Copper Conductor and XLPE insulation, with selectable voltage ratings from 0.6/1kV to 18/30kV. Complies with IEC 60502-2, VDE 0276 and GB/T 12706 for mechanically demanding installations.

2. Construction

  • Conductor: Class 2 stranded oxygen-free copper (IEC 60228), 500mm²

  • Conductor screen: Extruded semi-con layer (0.8mm)

  • Insulation: XLPE (4.5mm@12/20kV)

  • Insulation screen: Semi-con + copper tape

  • Armour: Dual galvanized Steel Tape (0.2mm/layer, ≤50% gap)

  • Sheath: Black PVC (3.0mm) or LSOH (3.2mm) optional

3. Technical Data

ParameterValue
Rated voltage12/20kV (customizable 0.6/1kV~18/30kV)
DC resistance(20℃)≤0.0367Ω/km
Insulation res.≥1000MΩ·km
AC withstand30kV/5min
Lightning impulse125kV
Operating temp90℃
Short-circuit temp250℃(5s)
Min.bending radius20×OD
Approx.weight12.5kg/m

4. Key Features

  • Mechanical: Withstands 3000N/cm pressure (IEC 60229)

  • Electrical: Partial discharge ≤10pC (IEC 60885)

  • Flame retardant: LSOH sheath meets IEC 60754

  • Installation: Direct burial/cable tray (avoid magnetic conduits)

5. Applications

  • Wind farm collector lines

  • Steel mill rolling mill power supply

  • Submarine cable landing protection

  • Data center HV distribution
