يشار إلى كابل BS6004 619-Y إلى النوى التوأم المسطحة 6192Y وثلاثة نوى مسطحة 6193Y مع الجهد 300/500V. هذه الكابلات تتبع معيار أستراليا AS/NZS 5000.2 ، يشار إليها باسم TPS ، لها هياكل كبل مختلفة وجهد (450/750V). يرجى تنزيل PDF للحصول على مواصفات مفصلة.
Cu/PVC/PVC 6193Y Flat Three Corse Cable Parameter
AWG (لا من خيوط/قطر حبلا) | عدد النوى x المستعرض الاسمي | سماكة العزل الاسمية | سماكة الغمد الاسمية | الأبعاد الإجمالية الاسمية | الوزن الاسمي | |
#xمم² | مم | مم | lower limit (مم) | upper limit (مم) | كجم/كم | |
6193Y | ||||||
17 | 3 × 1.0 | 0.6 | 0.9 | 4 صغيرة 8.4 | 4.7x9.8 | 77 |
16 | 3 × 1.5 | 0.7 | 0.9 | 4.4 صغير 9.8 | 5.4x11.5 | 100 |
14 | 3 × 2.5 | 0.8 | 1 | 5.2x11.5 | 6.2x13.5 | 150 |
12 (7/20) | 3 × 4 | 0.8 | 1.1 | 6x14.8 | 7.4x16.5 | 230 |
10 (7/18) | 3 × 6 | 0.8 | 1.1 | 6.8x16.5 | 8.0x18.0 | 300 |
8 (7/16) | 3 × 10 | 1 | 1.2 | 7.8x21.0 | 9.6x22.5 | 485 |
6 (7/14) | 3 × 16 | 1 | 1.3 | 9.8x24.8 | 11.0x26.5 | 700 |

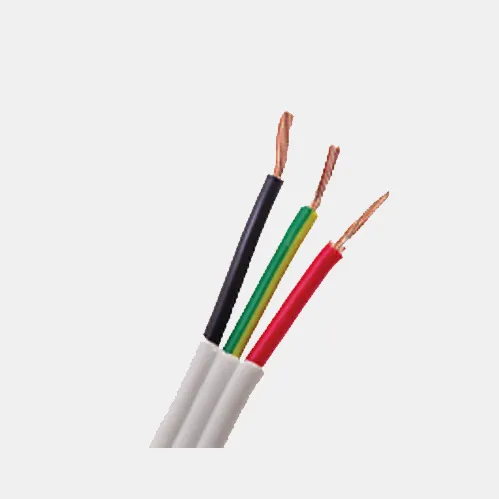

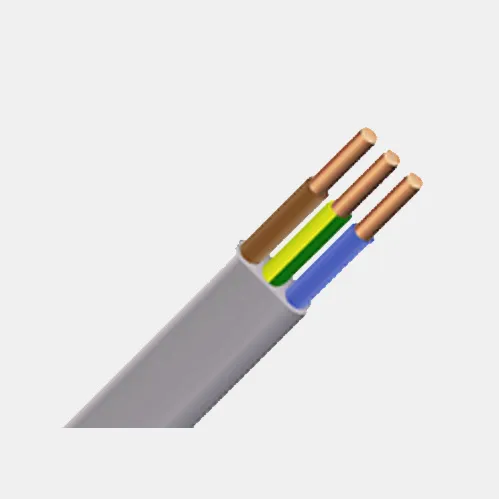

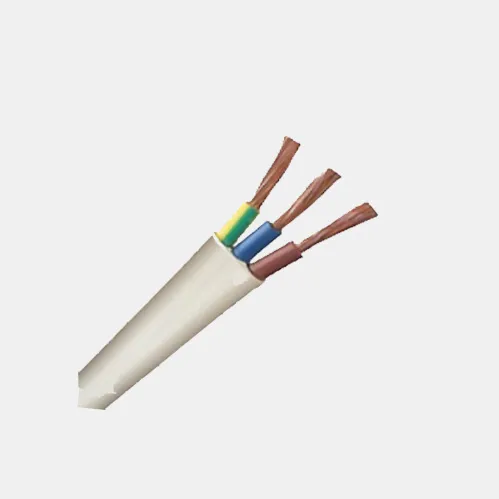

وصف CU/PVC/PVC 6193Y مسطح ثلاثة كابل النوى
الموصل: الصلب ستراند النحاس الفئة 2
الجهد المقدر: 300/500V
العزل: PVC
غمد: PVC
دائرة نصف قطر الانحناء: 4 مرات من القطر العام
المعيار: BS 6004 AS/NZS 5000.2
درجة حرارة الدائرة القصيرة: +160 ℃
مثبطات اللهب: IEC60332-1
مقاومة العزل: 10 م × كيلومتر
تطبيق CU/PVC/PVC 6193Y مسطح ثلاثة كابل النوى
تعد الكابلات 6193Y خيارًا جيدًا للتركيب الثابت الجاف أو المبلل على الجدران أو الألواح أو الصواني ، في القنوات أو المضمنة في الجص. الحماية الميكانيكية المقدمة
متوفرة ، يمكن تثبيت هذه الكابلات في القناة أو الترجيح.
