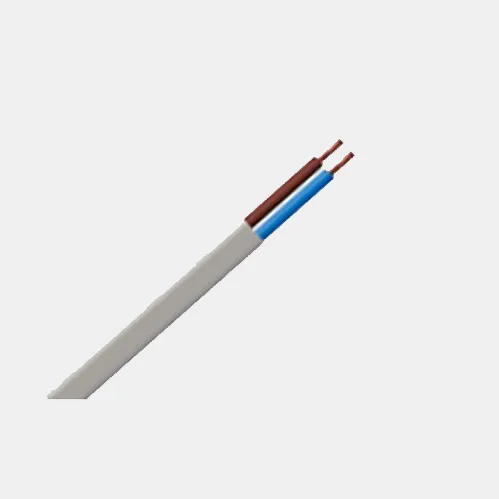

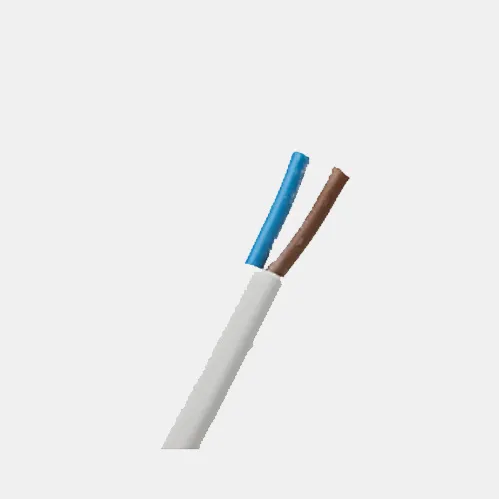

CU/PVC/PVC 6192Y كابل التوأم المسطح (TPS)

تصنيفها：

سلك البناء
يشارك：
رمز الاستجابة السريعة:
وقت الإصدار：

2025-02-19 02:35:29

التحقيق الفوري

مقدمة المنتج

يشار إلى BS6004 619-y كابل/سلك ثنائي ، أو TPS Twin Core +Earth Cable ، إلى النوى التوأم المسطحة 6192y وثلاثة نوى مسطحة 6192y مع الجهد 300/500V.

هذه الكابلات المزدوجة والأرض المسطحة بعد قياسي أستراليا AS/NZS 5000.2 ، المشار إليها باسم TPS ، والتي لها هياكل كابل مختلفة والجهد (450/750V). يرجى تنزيل PDF للحصول على مواصفات مفصلة.

AWG (لا يا خيوط/قطر حبلا)	عدد النوى x المستعرض الاسمي	سماكة العزل الاسمية	سماكة الغمد الاسمية	الأبعاد الإجمالية الاسمية		الوزن الاسمي
AWG (لا يا خيوط/قطر حبلا)	عدد النوى x المستعرض الاسمي	سماكة العزل الاسمية	سماكة الغمد الاسمية	الأبعاد الإجمالية الاسمية		الوزن الاسمي
	#xمم²	مم	مم	lower limit (مم)	upper limit (مم)	كجم/كم
6192Y
17	2 × 1.0	0.6	0.9	4x6.2	4.7x7.4	53
16	2 × 1.5	0.7	0.9	4.4x7.0	5.4 صغير 8.4	70
14	2 × 2.5	0.8	1	5.2x8.4	6.2x9.8	105
12 (7/20)	2 × 4	0.8	1	6x10.4	7.2x11.5	150
10 (7/18)	2 × 6	0.8	1.1	6.8x11.5	8.0x13.0	205
8 (7/16)	2 × 10	1	1.2	7.8x15.1	9.6x16	325
6 (7/14)	2 × 16	1	1.3	9.8x17.2	11.0x18.5	465

CU/PVC/PVC 6192Y معلمة كابل مزدوجة مسطحة

وصف CU/PVC/PVC 6192Y كابل التوأم المسطح

الموصل: الصلب ستراند النحاس الفئة 2

الجهد المقدر: 300/500V

العزل: PVC

غمد: PVC

دائرة نصف قطر الانحناء: 4 مرات من القطر العام

المعيار: BS 6004 AS/NZS 5000.2

درجة حرارة الدائرة القصيرة: +160 ℃

مثبطات اللهب: IEC60332-1

مقاومة العزل: 10 م × كيلومتر

تطبيق CU/PVC/PVC 6192Y كابل التوأم المسطح

يعد كابل/سلك مسطح مزدوج 6192y خيارًا جيدًا للتركيب الثابت الجاف أو الرطب على الجدران أو الألواح أو الصواني ، في القنوات أو المضمنة في الجص. تتوفر حماية ميكانيكية ، ويمكن تثبيت هذه الكابلات في القناة أو الجذور.
