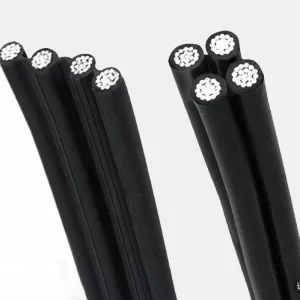

كابل مجمعة ABC Cable Aerial مع XLPE/PVC معزول

تصنيفها：

الأسلاك الخطية المعزولة العلوية
يشارك：
رمز الاستجابة السريعة:
وقت الإصدار：

2025-02-14 09:20:40

التحقيق الفوري

مقدمة المنتج

كابل مجمعة ABC Cable Aerial مع XLPE/PVC معزول

1. التطبيق

يعد كابل الحزمة الجوية (ABC Cable) مفهومًا مبتكرًا للغاية لتوزيع الطاقة العلوية مقارنة بنظام توزيع النفقات العامة التقليدية للموصل.

يوفر مستوى أعلى من السلامة والموثوقية ، وفقدان الطاقة المنخفضة واقتصاد النظام النهائي عن طريق تقليل التثبيت والصيانة وتكلفة التشغيل.

يوفر هذا الكبل الزائد عن العزل المعزز ACC. IEC 61140 والوفاء لذلك الفئة الثانية ACC. IEC 61140. إنه ليس مثبطات اللهب. ولكن قد يكون هذا إذا تم طلب تغيير إلى كابل مثبط اللهب.

2. المعيار
ASTM ، IEC ، GB ، NFC 33-209

ج: Duplex Service Drop

رمز*كلمة	موصل المرحلة			رسالة محايدة عارية			الطول العادي الاسمي	الوزن لكل 1000 قدم (رطل)		allo wable amp acitles
رمز*كلمة	مقاس (A WG)	تقطعت بهم السبل	جزيرة سميكة (ميلز)	مقاس (AWG)	تقطعت بهم السبل	تقييم قوة (رطل.)	بوصات	XLP	بولي	XLP	بولي
AAC محايدة
peininge	6	1	45	6	7	563	10.36	61	61	85	70
كولي	6	7	45	6	7	563	10.36	64	64	85	70
Dachshund	4	1	45	4	7	881	10.36	92	92	115	90
الذليل	4	7	45	4	7	881	10.36	96	96	115	90
دوبرمان	2	7	45	2	7	1350	14.88	147	147	150	120
malemute	1/0	9	60	1/0	7	1990	14.88	234	234	205	160

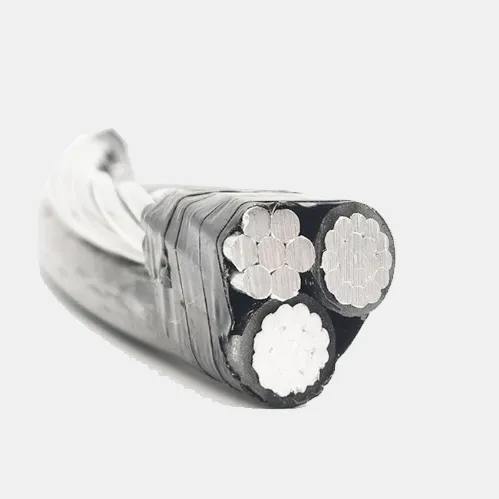

B.Triplex خدمة إسقاط

رمز*كلمة	موصل المرحلة			رسالة محايدة عارية			الطول العادي الاسمي	الوزن لكل 1000 قدم (رطل)		allo wable amp acitles
رمز*كلمة	مقاس (A WG)	تقطعت بهم السبل	جزيرة سميكة (ميلز)	مقاس (AWG)	تقطعت بهم السبل	تقييم قوة (رطل.)	بوصات	XLP	بولي	XLP	بولي
AAC محايدة
باثيلا	6	7	45	6	7	563	14.88	103	103	85	70
محار	4	7	45	4	7	881	14.88	154	154	115	90
البطلينوس	2	7	45	2	7	1350	20.58	233	233	150	120
موريكس	1/0	7	60	1/0	7	1990	20.58	374	374	205	160
Purpura	1/0	9	60	1/0	7	1990	20.58	368	368	205	160
فخ	2/0	7	60	2/0	7	2510	25.42	462	462	235	185
ميليت	3/0	17	60	3/0	19	3310	29.97	562	562	275	215
بورتونيس	4/0	18	60	4/0	19	4020	29.97	696	696	315	245
nannynose	336.4	19	60	336.4	19	6146	38.79	1118	1118	420	325

C. انخفاض خدمة Quadruplex
طلب
تستخدم لتوفير طاقة 3 طور ، عادة من محول مثبت على القطب ، إلى رأس خدمة المستخدم حيث يتم الاتصال بكابل مدخل الخدمة. لاستخدامها في الفولتية من 600 فولت أو طور أقل إلى الطور وفي درجات حرارة الموصل لا تتجاوز 75 درجة مئوية للموصلات المعزولة للبولي إيثيلين أو 90 درجة مئوية للموصلات المعزولة للبولي إيثيلين المتشابكة (XLP).
بناء
Conductors are concentrically stranded, compressed 1350-H19 aluminum. جزيرةated with either polyethylene or XLP crosslinked polyethylene. Neutral messengers are concentrically stranded AAC/AAAC/ACSR. One conductor is manufactured with an extruded ridge for phase identification.

رمز*كلمة	موصل المرحلة			رسالة محايدة عارية			الطول العادي الاسمي	الوزن لكل 1000 قدم (رطل)		allo wable amp acitles
رمز*كلمة	مقاس (A WG)	تقطعت بهم السبل	جزيرة سميكة (ميلز)	مقاس (AWG)	تقطعت بهم السبل	تقييم قوة (رطل.)	بوصات	XLP	بولي	XLP	بولي
AAC محايدة
Clydesdale	4	1	45	4	7	881	20.58	198	198	100	80
بينتو	4	7	45	4	7	881	20.58	211	211	100	80
موستانج	2	7	45	2	7	1350	25.42	318	318	135	105
كريول	1/0	9	60	1/0	7	1990	25.42	503	503	180	140
Percheron	2/0	11	60	2/0	7	2510	29.97	619	619	205	160
يحرر	3/0	17	60	3/0	19	3310	35.18	764	764	235	185
أولدنبورغ	4/0	18	60	4/0	19	4020	35.18	945	945	275	210
Lipizzaner	336.4	19	80	336.4	19	6146	38.79	1519	1519	370	280
