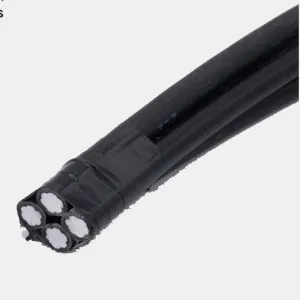

0.6/1KV كابلات مجمعة جوية

تصنيفها：

الأسلاك الخطية المعزولة العلوية
يشارك：
رمز الاستجابة السريعة:
وقت الإصدار：

2025-02-14 09:03:43

التحقيق الفوري

مقدمة المنتج

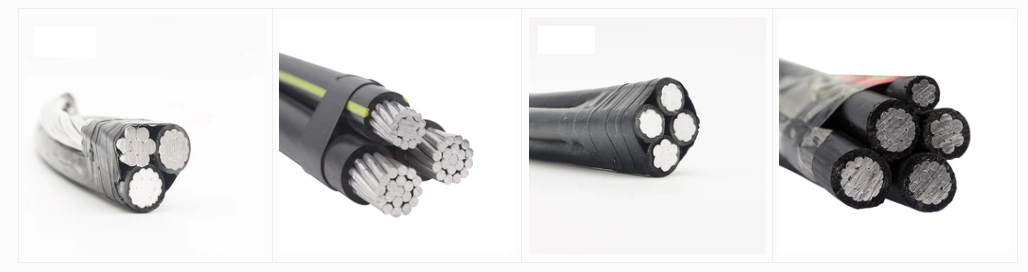

الكابلات المجمعة الجوية 0.6/1KV إلى BS 7870-5 (أL/XLPE)

1. التطبيق

تحتوي الكابلات المجمعة الجوية المصممة لخطوط التوزيع العلوية على جميع الموصلات المصنوعة من الألومنيوم 1350 ومعزول مع XLPE. يتم وضع المرحلة والنوى المحايدة في حزمة مع وضع اليد اليسرى. يمكن استخدامه للتثبيت الثابت كخطوط توليد الطاقة النفقات النفقات حتى 1000 فولت.

2. ستارارد

BS 7870-5: 1999

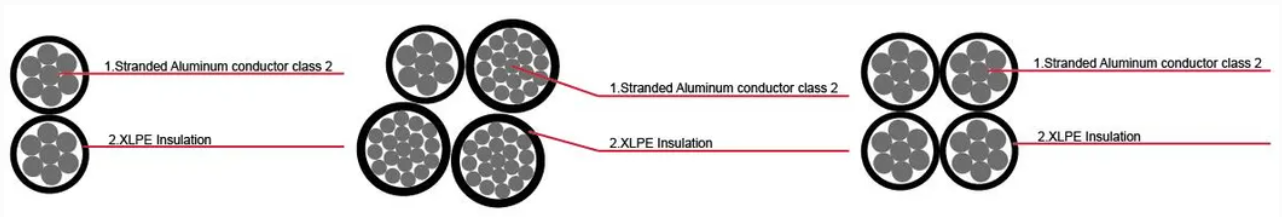

3. البناء

الموصل: (للمرحلة ، إضاءة محايدة أو في الشوارع)

يجب أن تكون الموصلات من أسلاك الألومنيوم 1350 وتتم تضمينها للاقتران (RM).

العزل:

XLPE. 1 و 2 و 3 رفعت الأضلاع الطولية على سطح النوى. يجب أن يحتوي سطح النواة المحايدة على 12 ضلوعًا على الأقل للقطاعات العرضية حتى 50 مترًا مربعًا وحد أدنى من 16 ضلوعًا للنوى فوق 50 مترًا مربعًا. في حالة خمس حزم أساسية ، يجب أن يكون سطح قلب الواقي ناعمًا.

التجميع: يتم تقطعت بهم السبل 2 حتى 4 نوى من المقطع العرضي المتساوي معًا في وضع اليسار ، بالإضافة إلى ذلك ، يمكن تقطعت بهم السبل 1 أو 2 نوى من المقطع العرضي المخفض.

4. البيانات الفنية

الجهد المقنن	كيلو فولت	0.6/1
اختبار الجهد	Veff كيلو فولت	4
وضع درجة حرارة	درجة مئوية	دقيقة. -20
درجة حرارة التشغيل	درجة مئوية	-30 ~ +80
درجة حرارة الموصل	درجة مئوية	الأعلى. +80
درجة حرارة الدائرة القصيرة	درجة مئوية/s	الأعلى. +130 /5
نصف قطر الانحناء (دقيقة)	/	18 × O من الكابل

5. الإمدادات

عدد النوى x المقطع العرضي الاسمي	الأعلى. قائد المقاومة	الحد الأدنى. كسر حمولة من حبلا الموصلات	التصنيف الحالي في الهواء	القطر الخارجي	إجمالي الوزن
مم^2	أوم/كم	كيلوغرام	أ	مم	كجم/كم
1x 16 RM	1،910	2،5	72	8	74
1x 25 RM	1200	4،0	107	9	106
1x 35 RM	0،868	5،5	132	10.5	138
1x 50 RM	0،641	8،0	165	11.8	182
1x 70 RM	0،443	10،7	205	13	252
1x 95 RM	0،320	13،7	240	15.4	333
1x 120 RM	0،253	18،6	290	17	408
1x 150 RM	0،206	23،2	334	19	502
1x 185 RM	0،164	28،7	389	21	611
1x 240 RM	0،125	37،2	467	24	801
2x 16 RM	1،910	2،5	72	15.6	147
2x 25 RM	1200	4،0	107	18	208
2x 35 RM	0،868	5،5	132	20	277
2x 50 RM	0،641	8،0	165	23.5	361
2x 70 Rm	0،443	10،7	205	25.4	505
2x 95 RM	0،320	13،7	240	30.3	666
2x 150 RM	0،206	23،2	334	38	1004
4x 16 RM	1،910	2،5	72	18.8	286
4x 25 RM	1200	4،0	107	21.2	430
4x 35 RM	0،868	5،5	132	24.1	553
4x 50 RM	0،641	8،0	165	27.8	746
4x 70 RM	0،443	10،7	205	31.8	1009
4x 95 RM	0،320	13،7	240	37.8	1332
4x 120 RM	0،253	18،6	290	54.4	1632
4x 50 + 1x 25 RM	0،641/1200	8،0/4،0	165/107	31.9	814
4x 50 + 1x 35 RM	0،641/0،868	8,5/5،5	165/132	31.9	845
4x 70 + 1x 25 RM	0،443/1200	10،7/4،0	205/107	36	1105
4x 70 + 2x 25 RM	0،443/1200	10،7/4،0	205/107	40	1217
4x 95 + 1x 25 RM	0،320/1200	13،7/4،0	240/107	41.8	1438
4x 95 + 2x 25 RM	0،320/1200	13،7/4،0	240/107	42	1544
4x120 + 1x 25 RM	0،253/1200	18،6/4،0	290/107	59	2050
