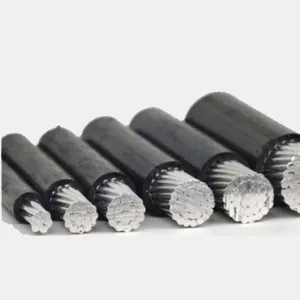

XHHW-2 موصل الألمنيوم

التطبيق: سلك XHHW-2 الألمنيوم
يهدف XHHW-2 للاستخدام كأسلاك للأغراض العامة لما يصل إلى 1000 فولت في القناة الجوية أو غيرها من الطرق السباق المعترف بها للخدمات ، المغذيات وأسلاك الدائرة الفرعية كما هو محدد في الرمز الكهربائي الوطني عند درجة حرارة الموصل القصوى البالغة 90 درجة مئوية في المواقع الرطبة أو الجافة.

2. العواصف: سلك الألمنيوم XHHW-2

ASTM B800 B801
UL44

3.Cable Construction : XHHW-2 Aluminum Wire

Conductor Structure (AWG /KCMIL)	عدد الأسلاك	مقاس			وزن كابلي تقريبا. ( kg/km)
Conductor Structure (AWG /KCMIL)	عدد الأسلاك	سمك العزل (مم)	قطر الموصل (مم)	تقريبا. Overall Diameter (مم)	وزن كابلي تقريبا. ( kg/km)
8	7	1.14	3.40	5.76	44.55
6	7	1.14	4.29	6.65	62.37
4	7	1.14	5.41	7.77	86.13
2	7	1.14	6.81	9.17	127.71
1	18	1.40	7.59	10.46	163.35
1/0	18	1.40	8.51	11.40	198.99
2/0	18	1.40	9.60	12.42	242.06
3/0	18	1.40	10.74	13.61	297.00
4/0	18	1.40	12.09	14.17	366.80
250	35	1.65	13.21	16.59	439.56
300	35	1.65	14.50	17.86	533.12
350	35	1.65	15.60	19.02	595.48
400	35	1.65	16.69	20.12	672.70
500	35	1.65	18.69	22.07	825.66
600	58	2.03	20.70	24.87	1008.32
700	58	2.03	22.28	26.42	1161.27
750	58	2.03	23.09	27.20	1237.00
900	58	2.03	25.37	29.51	1465.69
1000	58	2.03	26.90	31.06	1618.65
