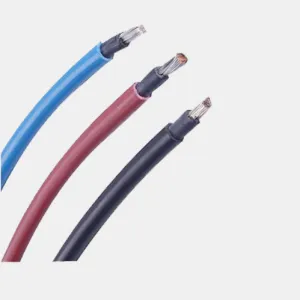

وافق TUV على كابل الطاقة الشمسية الرقيقة

تصنيفها：

كابل الطاقة الشمسية
يشارك：
رمز الاستجابة السريعة:
وقت الإصدار：

2025-02-18 10:02:49

مقدمة المنتج

خصائص كابل الجدار الرقيق

طلب:

يتم تطبيقه على الألواح الشمسية لتوليد الطاقة والمكونات ذات الصلة للأسلاك ، والاتصال ، بشكل خاص للهواء في الهواء الطلق. مقاومة أشعة الشمس ، مضادة للشيخوخة ، باستخدام مواد مثبطات اللهب الخالية من الدخان الخالية من الدخان ، درجة أعلى ، المزيد من السلامة.

معيار:

تم تكييفه مع الأنظمة الكهروضوئية ، 2 PFG 1169 / 08.2007 و EN 50618: 2015.

المعلمات الكهربائية:

تصنيف الجهد: AC 0.6 / 1.0 كيلو فولت كحد أقصى. PV - جهد النظام: DC حتى 2.0 كيلو فولت ممكنة كحد أقصى. جهد التشغيل المسموح به في أنظمة التيار المتردد: 0.7 / 1.2 كيلو فولت كحد أقصى. جهد التشغيل المسموح به في أنظمة العاصمة: 0.9 / 1.8 كيلو فولت جهد اختبار: AC 6 KV / DC 10 KV (15 دقيقة)

بناء الكابلات:

الموصل: موصل النحاس ذو الأسلاك الدقيقة وفقًا لـ BS EN 60228: 2005 CL. 5. العزل: مقاومة للأشعة فوق البنفسجية ، متقاطعة قابلة للربط ، خالية من الهالوجين ، مركب مثبط اللهب للعزل الأساسي. الهوية الأساسية: حمراء أو أسود أو غمد طبيعي: مقاومة للأشعة فوق البنفسجية ، مركب متشابك ، خالٍ من الهالوجين ، مركب مثبط للهب للغمد على العزل. لون الكابل: أسود أو أحمر

ميزة الكابل الشمسي:

تعمل وحدات الكابلات الشمسية الرقيقة في درجات حرارة عالية وتعرض لمجموعة متنوعة من الظروف البيئية.

يحد NEC تطبيقات مجموعة PV المختلفة لاستخدام 2 أو PV. تحتاج هذه الكابلات إلى تلبية مقاومة ضوء الشمس المطلوبة ودرجات الحرارة للبيئة.

يتم تصنيع كابلات الجدار الرقيقة للاستخدام في التطبيقات الكهروضوئية ، في حين يتم تصنيع أنواع الكابلات باستخدام 2 عادة لتطبيقات مدخل الخدمة تحت الأرض.

يحتوي كلا النوعين من الكابلات عادة على عزل XLPE ويمكن أن يكون مقاومًا لأشعة الشمس و/أو مصنفة للدفن المباشر.

معلمة كابل الجدار الرقيقة


بناء	موصل بناء	موصل	خارجي	مقاومة ماكس	Current Carrying Capacity
n× مم 2	n×mm	mm	mm	Ω/Km	A
1×1.5	30x0.25	1.58	4.90	13.3	30
1×2.5	50×0.256	2.06	5.45	7.98	41
1×4.0	56×0.3	2.58	6.15	4.75	55
1×6	84×0.3	3.15	7.15	3.39	70
1×10	142×0.3	4.0	9.05	1.95	98
1×16	228×0.3	5.7	10.2	1.24	132
1×25	361×0.3	6.8	12.0	0.795	176
1×35	494×0.3	8.8	13.8	0.565	218
1×50	418×0.39	10.0	16.0	0.393	280
1×70	589×0.39	11.8	18.4	0.277	350
1×95	798×0.39	13.8	21.3	0.210	410
1×120	1007×0.39	15.6	21.6	0.164	480
