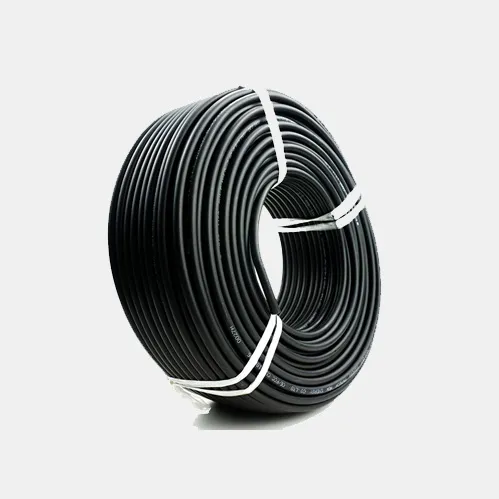

سلك الطاقة الشمسية الكهروضوئية

تصنيفها：

كابل الطاقة الشمسية
يشارك：
رمز الاستجابة السريعة:
وقت الإصدار：

2025-02-19 02:05:07

التحقيق الفوري

مقدمة المنتج

خصائص سلك الطاقة الشمسية الكهروضوئية

طلب:

سلك الطاقة الشمسية الكهروضوئية المطبقة على الألواح الشمسية لتوليد الطاقة والمكونات ذات الصلة للأسلاك ، الاتصال ، وخاصة مناسبة لخارجية. مقاومة أشعة الشمس ، مضادة للشيخوخة ، باستخدام مواد مثبطات اللهب الخالية من الدخان الخالية من الدخان ، درجة أعلى ، المزيد من السلامة.

معيار:

تم تكييفه مع الأنظمة الكهروضوئية ، 2 PFG 1169 / 08.2007 و EN 50618: 2015.

المعلمات الكهربائية:

تصنيف الجهد: AC 0.6 / 1.0 كيلو فولت كحد أقصى. PV - جهد النظام: DC حتى 2.0 كيلو فولت ممكنة كحد أقصى. جهد التشغيل المسموح به في أنظمة التيار المتردد: 0.7 / 1.2 كيلو فولت كحد أقصى. جهد التشغيل المسموح به في أنظمة العاصمة: 0.9 / 1.8 كيلو فولت جهد اختبار: AC 6 KV / DC 10 KV (15 دقيقة)

بناء الكابلات:

الموصل: موصل النحاس ذو الأسلاك الدقيقة وفقًا لـ BS EN 60228: 2005 CL. 5.

العزل: مقاوم للأشعة فوق البنفسجية ، متشابكة قابلة للربط ، خالية من الهالوجين ، مركب مثبط له اللهب للعزل الأساسي.

الهوية الأساسية: الأحمر أو الأسود أو الطبيعي

غمد: مقاومة للأشعة فوق البنفسجية ، متقاطعة قابلة للربط ، خالية من الهالوجين ، مركب مثبط له اللهب للغمد فوق العزل.

لون الكابل: أسود أو أحمر

ميزة الأسلاك الشمسية الكهروضوئية:

تعمل الوحدات الكهروضوئية في درجات حرارة عالية وتعرض لمجموعة متنوعة من الظروف البيئية. يحد NEC تطبيقات مجموعة PV المختلفة لاستخدام 2 أو PV. تحتاج هذه الكابلات الكهروضوئية الشمسية إلى تلبية مقاومة ضوء الشمس المطلوبة ودرجات الحرارة للبيئة. يتم تصنيع أسلاك الطاقة الشمسية الكهروضوئية (PV) للاستخدام في التطبيقات الكهروضوئية ، في حين يتم تصنيع أنواع الكابلات -2 استخدامًا لتطبيقات مدخل الخدمة تحت الأرض. يحتوي كلا النوعين من الكابلات عادة على عزل XLPO ويمكن أن يكون مقاومًا لأشعة الشمس وتصنيفه للدفن المباشر.

معلمة سلك الطاقة الشمسية الكهروضوئية


بناء	موصل بناء	موصل	خارجي	مقاومة ماكس	قدرة الاستيعاب الحالية
ن× مم 2	ن×mm	مم	مم	Ω/كم	أ
1 × 1.5	30x0.25	1.58	4.90	13.3	30
1 × 2.5	50 × 0.256	2.06	5.45	7.98	41
1 × 4.0	56 × 0.3	2.58	6.15	4.75	55
1 × 6	84 × 0.3	3.15	7.15	3.39	70
1 × 10	142 × 0.3	4.0	9.05	1.95	98
1 × 16	228 × 0.3	5.7	10.2	1.24	132
1 × 25	361 × 0.3	6.8	12.0	0.795	176
1 × 35	494 × 0.3	8.8	13.8	0.565	218
1 × 50	418 × 0.39	10.0	16.0	0.393	280
1 × 70	589 × 0.39	11.8	18.4	0.277	350
1 × 95	798 × 0.39	13.8	21.3	0.210	410
1 × 120	1007 × 0.39	15.6	21.6	0.164	480
