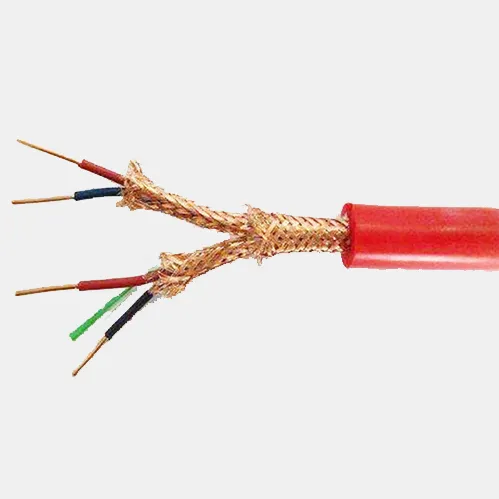

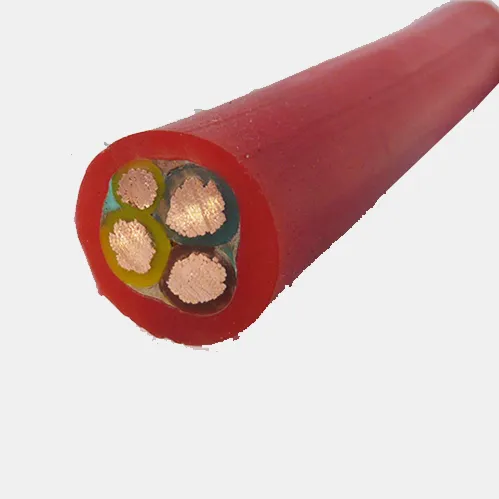

مطاط السيليكون معزول (مثبطات اللهب) كابل الطاقة الناعمة

هذا المنتج مناسب للجهد المقنن من 0.6/1kV وأقل في نطاق درجة الحرارة العالية والبيئة القاسية ، كخط نقل طاقة المعدات الكهربائية. لديها مقاومة عالية في درجة الحرارة ، ومثبط اللهب ، ومقاومة الإشعاع ، ومقاومة الشيخوخة ، ومقاومة الأوزون ، ومقاومة للماء وغيرها من الخصائص ، ولديها مقاومة باردة جيدة ومقاومة للطقس.

1. معايير تنفيذ الإنتاج تتبنى معايير المؤسسة

2. خصائص الاستخدام

1. الجهد الجهد U0/U 600/100V.

2.


2. نطاق درجة حرارة التشغيل المسموح به للكابل: -60 ℃ ---+180 ℃.

3. خلال الدائرة القصيرة (الحد الأقصى المدة لا تتجاوز 5s) ، يجب ألا تتجاوز الحد الأقصى لدرجة حرارة تشغيل الموصل الكابل 250 ℃.

4. يجب ألا تكون درجة حرارة وضع الكبل أقل من -20 ℃.

5. نصف قطر الانحناء للكابل هو كما يلي: نصف قطر الانحناء للكابل أحادي النواة لا يقل عن 15 ضعف القطر الخارجي للكابل.

دائرة نصف قطر الانحناء للكابل المكون من ثلاثة نواة لا يقل عن 12 ضعف القطر الخارجي للكابل

3. اسم طراز الكابل

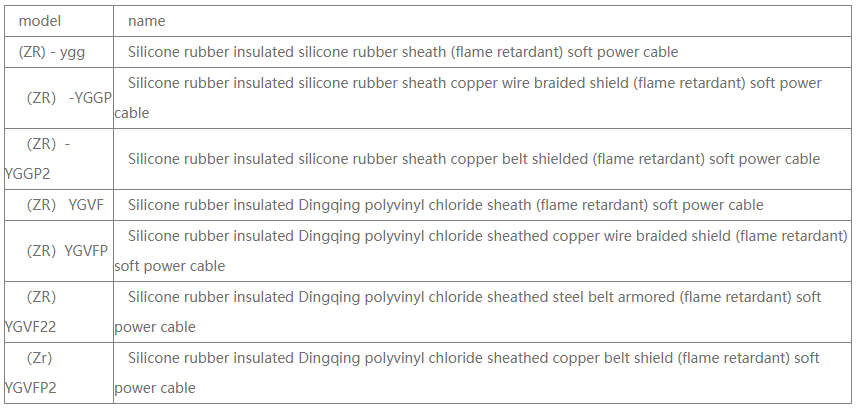

1. اسم طراز الكابل هو كما يلي

ملاحظة: كود كبل طاقة ناعمة من سيليكون المطاط في النموذج: عزل أو غمد مطاط G-silicon. غمد كلوريد Polyvinyl VF-Dingqing ، P سلك النحاس محمي درع حزام 22 من الفولاذ

　　　إذا كنت بحاجة إلى بنية دروع سلك فولاذية ، فيجب عليك تغيير "22" في النموذج إلى "32"

4. نطاق المواصفات

يتم التعبير عن عدد النوى الموصل المستخدمة في مواصفات الكابل * المساحة الاسمية المستعرضة للموصل MM² في الجدول التالي

5. المعلمات الفنية

1. DC مقاومة موصلات الكابلات النهائية في 20 ℃: يجب أن تلبي متطلبات GB/T3956 ؛ يتم تحويل مقاومة التيار المستمر لكون موصل الكبل النهائي إلى طول الكابل البالغ 1 متر ، مثل المقطع العرضي الاسمي 1.0 مم مربع ودرجة الحرارة 20 ℃ ، السلك النحاسي يجب ألا تكون مقاومة الموصل الأساسية أكبر من 0.0184Ω ؛

2. مقاومة العزل للنواة السلك المعزولة للكابل النهائي ، عندما يكون طول الكبل 1 كم ودرجة الحرارة 20 ℃ ، يجب ألا يقل مساحة المقطع العرضي البالغ 50 ملم مربع وتحت أقل من 50 مترًا ، ويجب ألا يقل عدد 70-185 ملم.

3. يجب أن يخضع كابل المنتج لجهد اختبار AC التردد الصناعي 3000V ، ويجب اختبار العزل لمدة 5 دقائق دون انهيار.

6. طول التسليم

يُسمح بالتسليم وفقًا لاتفاق الطول بين الطرفين ، حيث لا يتجاوز خطأ قياس الطول ± 0.5 ٪.
