كابل MICC المعزول المعدني

تصنيفها：

كبل المعادن المعزول
يشارك：
رمز الاستجابة السريعة:
وقت الإصدار：

2025-02-10 06:04:12

التحقيق الفوري

مقدمة المنتج

1. اسم المنتج

الجهد المقنن 0.6/1KV (UM = 1.2KV) كابل MICC المعزول المعدني

2. تحديد

نوع الصين	مواصفة	عدد النوى	الجهد المقدر
NTG-LA (ng-a/bttly)	1.5-6مم²	2-61cores	0.6/1kV
	1.5-300مم²	1-5Cores ، 3+1cores ، 3+2cores ، 4+1cores
	400-630مم²	1core

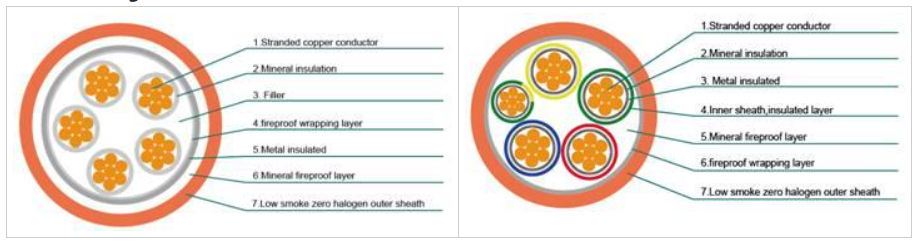

3. رسم كابل MICC المعزول المعدني

4. Standard

1) GB ∕ T 12706.1-2008 كابلات الطاقة مع العزل المقذوف وملحقاتها للفولتية المقدرة من １KV (UM ＝ 1.2 كيلو فولت) حتى 35 كيلو فولت (UM ＝ 40.5 كيلو فولت) -PART1: كابلات للجهد المصنف البالغ 1 كيلو فولت (UM = 1.2KV) و 3KV (UM = 3.6KV).

2) GB/T 13033 الكابلات المعزولة المعدنية وإنهائها مع الجهد المقنن لا يتجاوز 750 فولت.

3) اختبارات الكابلات الكهربائية في ظل ظروف الحريق-سلامة الدائرة-الجزء 21: الإجراءات والمتطلبات-من الجهدات المقدرة حتى 0.6/1kV.

4） BS 8491-2008 طريقة لتقييم سلامة الحريق من كابلات الطاقة الكبيرة للقطر لاستخدامها كمكونات لأنظمة التحكم في الدخان والحرارة وأنظمة سلامة الحرائق النشطة الأخرى.

5) BS 6387 طريقة اختبار لمقاومة النار للكابلات المطلوبة للحفاظ على سلامة الدائرة في ظروف الحريق.

5. مقاومة إطلاق

تنشيط باستمرار لمدة 180 دقيقة تحت 950 ℃ اللهب دون انهيار (ج).

في 650 ℃ ، بعد 15 دقيقة ، تحمل 15 دقيقة من رذاذ الماء دون انهيار (W).

تحت لهب 950 ℃ ، تحمل 15 دقيقة من الاهتزاز الإيقاعي دون انهيار (Z).

6. مكان قابل للتطبيق

1） الأنظمة والمعدات المقاومة للانفجار ، ومناطق خطر الحريق.

المصافي ، الغاز الطبيعي ، محطات الطاقة النووية ، منصات النفط في الخارج ، أنظمة تقطير الكحول ، صناعة الأدوية ، الصناعة العسكرية ، الصناعة الكيميائية ، نقل الغاز وضغط الغاز ، التعدين ، الورق ، صناعة البتروكيماويات ، الصناعات الطلاء والصباغ.

2） المنشآت عالية الطلب.

مترو الأنفاق ، النفق ، المبنى الشاهق ، الساحة تحت الأرض ، مستودع تحت الأرض ، مكان تحت الأرض ، فندق فندق ، بنك ، ما بعد البناء والاتصالات السلكية واللاسلكية ، متجر الأقسام ، المستودع ، مكان الترفيه العام ، مبنى إرسال السلطة ، بناء الاتصالات ، المذكرات الوطنية ، المباني التاريخية ، المباني التاريخية ، الإرادة.

7. المعلمة القابلة للتطبيق:

مقاس	المقطع العرضي	عدد الأسلاك	قطر الموصل	سمك العزل	سمك الغمد الخارجي	القطر العام	وزن الكابل	مقاومة الموصل عند 20 درجة مئوية
CORE X MM²	(مم²)		مم	(مم)	(مم)	(مم)	(كجم / كم)	( / كم)
1 × 1.5	1.5	7	1.56	0.7	1.4	8	63	12.1
1 × 2.5	2.5	7	2.01	0.7	1.4	9	77	7.41
1 × 4	4	7	2.55	0.7	1.4	9	97	4.61
1 × 6	6	7	3.12	0.7	1.4	10	121	3.08
1 × 10	10	6	3.70	0.7	1.4	11	169	1.83
1 × 16	16	6	4.65	0.7	1.4	11	222	1.15
1 × 25	25	6	5.84	0.9	1.4	13	322	0.727
1 × 35	35	6	6.89	0.9	1.4	15	419	0.524
1 × 50	50	6	7.96	1.0	1.4	16	542	0.387
1 × 70	70	12	9.65	1.1	1.4	18	758	0.268
1 × 95	95	15	11.30	1.1	1.5	20	1،019	0.193
1 × 120	120	18	12.85	1.2	1.5	21	1،261	0.153
1 × 150	150	18	14.10	1.4	1.6	23	1545	0.124
1 × 185	185	30	15.95	1.6	1.6	25	1،913	0.0991
1 × 240	240	34	18.35	1.7	1.7	28	2،477	0.0754
1 × 300	300	34	20.40	1.8	1.8	31	3،071	0.0601
1 × 400	400	53	23.25	2.0	1.9	34	3،881	0.047
1 × 500	500	53	26.50	2.2	2.0	38	4،940	0.0366
1 × 630	630	53	29.95	2.4	2.2	42	6332	0.0283
1 × 800	800	53	33.90	2.6	2.3	47	8،035	0.0221
1 × 1000	1000	53	39.80	2.8	2.4	53	10،107	0.0176
