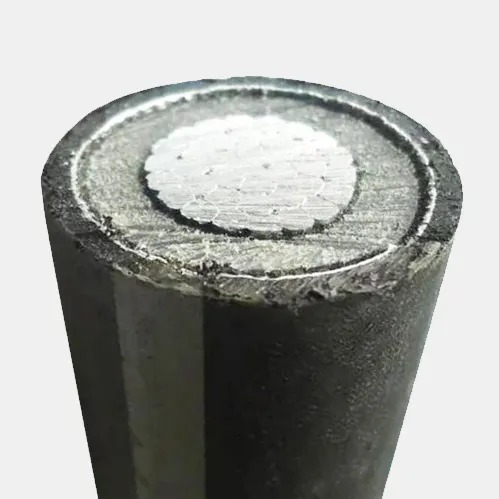

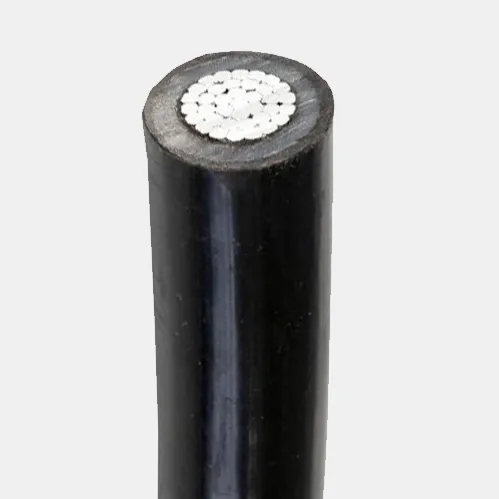

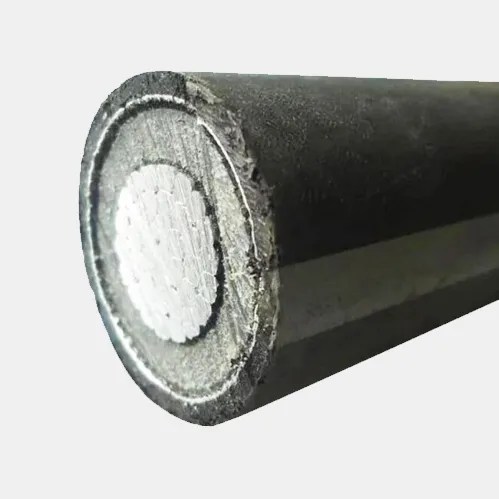

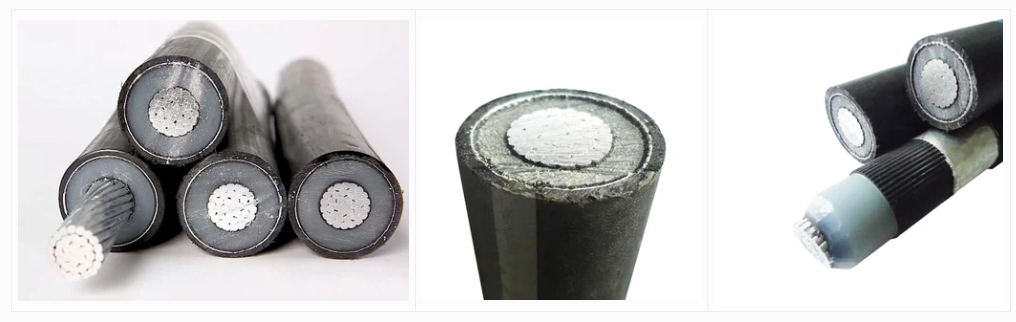

كابل HTA

NF C 33-226 كابل

1. Scope:  NF C 33-226 كابل

تغطي المواصفات ثلاثة كابلات معزولة من النفقات العليا ، معدل 12/20 (24) كيلو فولت تتوافق عمومًا مع IEC60502-2

تعد كابلات HTA مناسبة لتطبيقات الطاقة MV ، خاصة بالنسبة للاتصالات في محطات المحولات ومحطات القوى ، بين الخطوط الجوية ومحطات المحولات لمجموعة توليد الطاقة الكهربائية للسيارات.

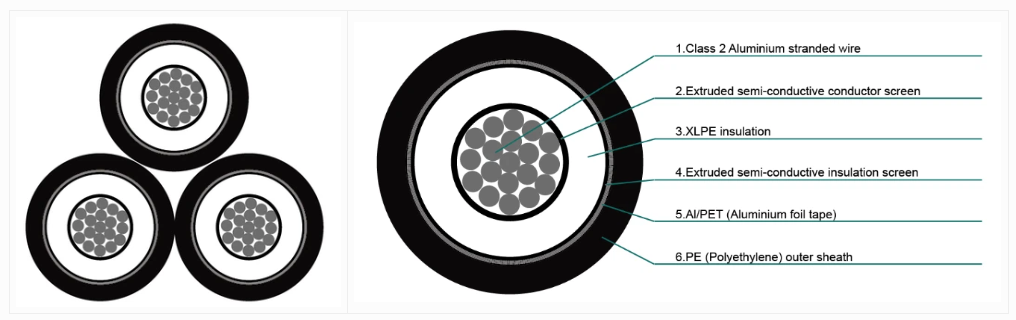

2. Construction: NF C 33-226 كابل

2.1 الموصل

الألومنيوم ، الدائرية تقطعت بهم السبل ومضغوط إلى IEC 60228- الفئة 2

2.2 فحص الموصل

طارد الطبقة شبه الموصلات التي تتوافق مع IEC 60502-2

2.3 العزل

المواد الحرارية XLPE تتوافق مع IEC 60502-2

2.4 فحص العزل

طبقة أشباه الموصلات الحرارية المقذوفة ، وتطبيق unde شريط شبه توصيل قابل للتنتفخ من أجل الحصول على ماء.

شاشة 2.5metal

تم تطبيق الأسلاك النحاسية الناعمة و /أو الشريط النحاسي بشكل حلزوني ، أو شريط الألومنيو المطبق طولياً على غمد PE الخارجي.

2.6 غمد الخارجي

غمد PE الأسود المقذوف ، أو PVC على متطلبات محددة للعملاء ، يتوافق مع IEC60502-2

2.7 رسول الصلب

50 أو 70 مم 2 من الأسلاك التي تقطعت بهم السبل المغطاة بالـ PE الأسود ، أو متطلبات عملاء محددة PVC Opon

3. Dimensional Characteristics(Size):NF C 33-226 كابل

3x50/16 ، 3x70/16 ، 3x95/16 ، 3x120/16 ، 3x150/25 ، 3x185/25 ، 3x240/25

4.Characteristics: NF C 33-226 كابل

الجهد المقنن: 12/20 (24 كيلو فولت)

درجة الحرارة المقدرة:

درجة حرارة التشغيل: +90 درجة مئوية

دائرة قصيرة: +250 درجة مئوية

الحد الأدنى دائرة نصف قطرها الانحناء

قلب واحد: 13 × القطر العام

أثناء التثبيت: 26 × القطر العام

Multicore: 6 × القطر العام

أثناء التثبيت: 12 × قطر عام
