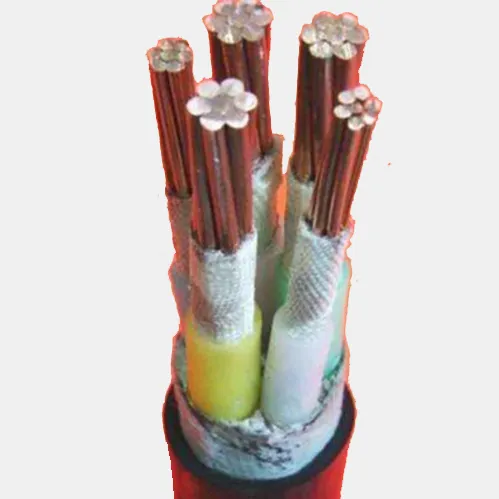

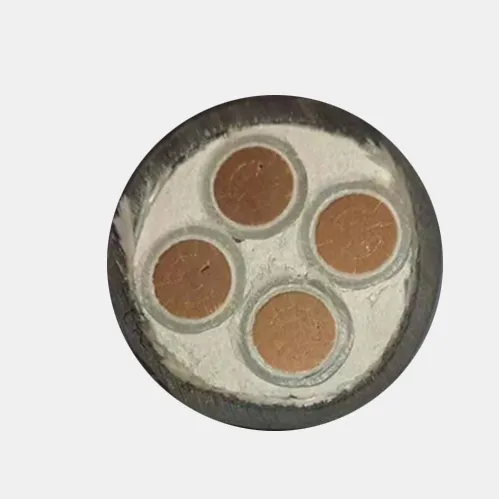

الأسلاك والكابلات المقاومة للحريق

هذا المنتج مناسب للمباني الشاهقة ، وحقول النفط ، ومحطات الطاقة ، ومحطات الطاقة ، والمناجم ، والصناعات الكيميائية ، ومترو الأنفاق وغيرها من المناسبات التي تتطلب ظروفًا عالية الحريق ، وهي أيضًا كابل احتياطي للطوارئ لإمدادات طاقة الطوارئ ، ومضخة الحريق ، ونظام إشارات اتصال المصعد. يحتوي المنتج على مقاومة عالية للحرائق ، في حالة الاحتراق المباشر للنيران ، لن يكون هناك خطأ في الدائرة القصيرة لفترة معينة من الزمن (لا يقل عن 3 ساعات) ، مما يضمن إمدادات الطاقة المستمرة للحفاظ على الإضاءة وإرسال إشارات ، وحماية الموظفين مع الوقت الكافي للإخلاء بأمان ، ويتخلص من إطفاء النيران والخسارة.

أولاً ، معايير تنفيذ الإنتاج

معايير المنتج ذات الصلة و GB/T19666-20005

2. شروط الاستخدام

1. الجهد الجهد AC المقنن U0/U (كابل الطاقة 600/1000V ، K Series 450/750V ، B Series 450/750V)

2. الحد الأقصى لدرجة حرارة التشغيل على المدى الطويل للكابل

عزل مثبطات اللهب PVC والغمد: 70 درجة مئوية و 105 درجة مئوية

عزل XLPE: 90 درجة مئوية

3. يجب ألا تكون درجة حرارة تركيب الكابلات والضعف أقل من 0 درجة مئوية

4. نصف قطر الانحناء المسموح به للضبط: كابل الطاقة: CORENTOND 40D ؛ كابل متعدد الأوساخ ≥30D ؛ كابل التحكم: ≥12d ، سلك بلاستيكي سلسلة B: ≥4d (عند d <25mm) ، 6d = "" at = "" d = ""> 25mm)

3. النموذج الأساسي والاسم على النحو التالي

ملاحظة: يمكن للشركة أيضًا تزويد المستخدمين بالكابلات المدرعة للأسلاك الفولاذية ، ويمكن تغيير وصف النموذج من "22" الأصلي إلى "32".

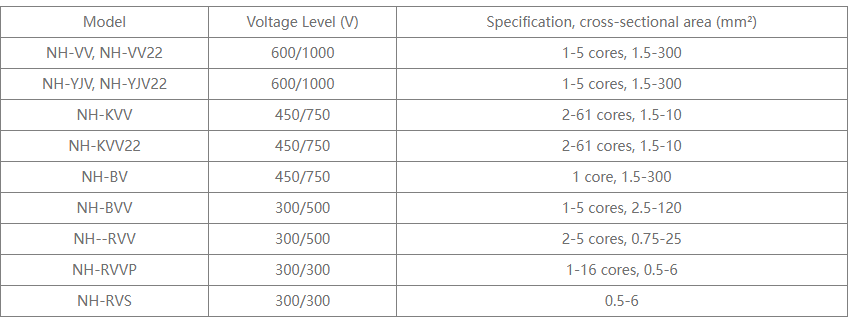

4 نطاق المواصفات كما يلي

5. الخصائص الفنية

1. الخصائص الكهربائية والفيزيائية للمنتج هي نفس الخصائص المماثلة للمنتجات المماثلة ؛

2. إن القدرة الاستيعابية الحالية للكابل هي نفس قدرة المنتجات المماثلة العادية ؛

3. يجب أن تفي خصائص مقاومة الحريق بمتطلبات معيار IEC60331 ، وأن فتيل 3A للكابل مستمر أثناء وقت اختبار الحريق والاحتراق ، ولا يتم إطفاء ضوء المؤشر ؛

4. القطر الخارجي المرجعي للكابل المقاوم للحريق: المقطع العرضي البالغ 25 ملم مربع وأقل أكبر بنسبة 15 ٪ من المنتج العادي لنفس النموذج ، والمساحة المستعرضة التي تزيد عن 25 ملم² أكبر بنسبة 20 ٪ من النموذج العادي للمنتج ؛

6. احتياطات الاستخدام

1. عندما يكون مفصل الكابلات ، يجب تداخل الموصل والعزل ولفه بإحكام مع أربع طبقات من شريط الميكا كطبقة حرارية ، وتتوافق طريقة البناء مع منتجات مماثلة

2. يجب تجنب الكابل بدقة من التضرار من قبل الأدوات الحادة ، وإلا فإن مقاومة الحريق للكابل سيتم تقليلها ؛

7. متطلبات التسليم

يُسمح بالتوصيلات وفقًا للطول المتفق عليه من قبل الطرفين ، ولا يتجاوز خطأ قياس الطول ± 0.5 ٪
