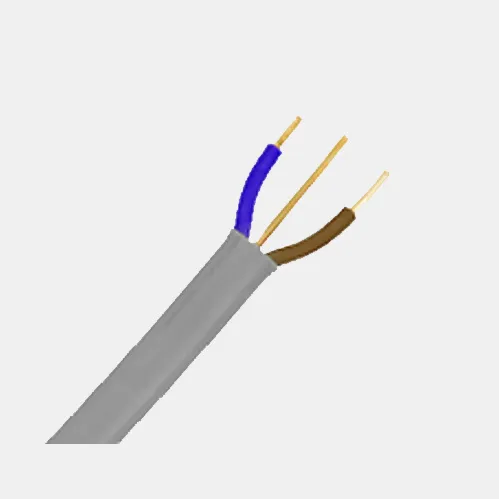

CU/PVC/PVC 6242Y النوى التوأم المسطحة وكابل الأرض

تصنيفها：

سلك البناء
يشارك：
رمز الاستجابة السريعة:
وقت الإصدار：

2025-02-19 02:45:27

التحقيق الفوري

مقدمة المنتج

تشير كابلات BS6004 624-Y Twin and Earth إلى النوى المسطحة مع الأرض مع جهد من

300/500V. يمكن أن تكون أحادية النواة +Earth 6241y ، كابل التوأم +Earth 6242Y ، ثلاثة نوى +Earth 6243y ، عادةً ما يتم استخدامه الثابتة والإضاءة الصناعية.

تتبع هذه الكابلات التوأم والأرض القياسية الأسترالية AS/NZS 5000.2 ، المشار إليها باسم TPS ، لها هياكل كبل مختلفة والجهد (450/750V) ، يرجى تنزيل PDF لمواصفات التفاصيل.

يعرض مخطط المواصفات التالي أحجام كابل التوأم والأرض.

مستعرض المنطقة (مم²)	رقم وقطر الأسلاك	حجم جوهر الأرض الاسمي (مم²)	القطر العام (مم)	الوزن المرجعي (كجم/كم)	مقاومة العزل (MΩ • كم) 70 درجة مئوية
2 × 0.75	1/0.98	1.0	3.8 × 7.2	54	0.012
2 × 1.0	1/1.13	1.0	4.1 × 7.8	65	0.011
2 × 1.5	1/1.38	1.0	4.4 × 8.3	77	0.011
2 × 2.5	1/1.78	1.0	5.2 × 9.8	109	0.01
2 × 4.0	7/0.85	1.5	6.0 × 11.7	164	0.0077
2 × 6.0	7/1.04	2.5	7.3 × 14.1	243	0.0065
2 × 10	7/1.35	4.0	8.6 × 17.3	376	0.0065
2 × 16	7/1.7	6.0	10.0 × 20.2	551	0.0052

CU/PVC/PVC 6242Y النوى التوأم المسطحة ومعلمة كابل الأرض

وصف CU/PVC/PVC 6242Y النوى التوأم المسطحة وكابل الأرض

الموصل: الصلب تقطعت بهم السبل من الفئة 1 أو الفئة 2

الجهد المقدر: 300/500V

العزل: PVC

غمد: PVC

المعيار: BS 6004: 2012 الجدول 3

تطبيق CU/PVC/PVC 6242Y النوى التوأم المسطحة وكابل الأرض

يستخدم على نطاق واسع في الإضاءة والمباني المحلية. هذه الكابلات مناسبة بشكل خاص للتثبيت كذيول العدادات وتستخدم للتثبيت الثابت في حالة المناسبة الجافة أو الرطبة.

يمكن وضع 6242y في القناة ، والتركيب الكابل وبطب الكابلات. أو عندما يكون هناك خطر ضئيل من الأضرار الميكانيكية ، يمكن إصلاح هذه الكابلات باستخدام مقطع مباشرة أو عن طريق علبة الكابل أو مضمنة أو في الهواء الحر. لا يُسمح لهم بوضعها تحت الأرض.
