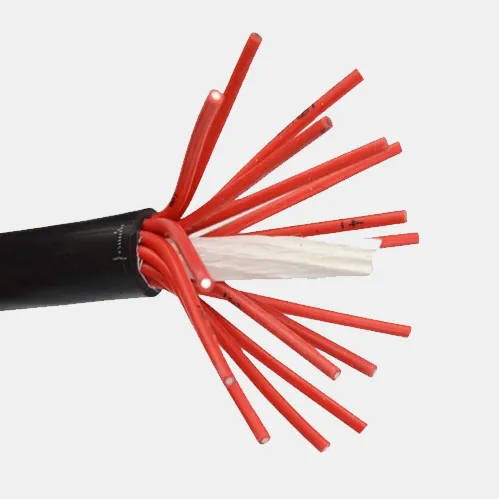

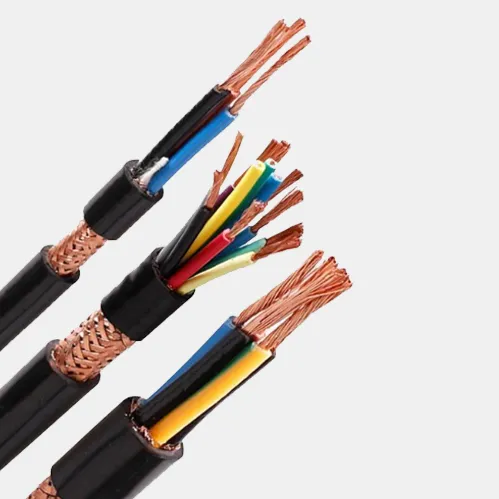

كابل التحكم

معيار المنتج

يتم تصنيع هذا المنتج وفقًا لمعايير IEC و GB و Enterprise.

طلب

بالنسبة لسلك توصيل النظام للتحكم أو الإشارة أو الحماية أو القياس مع الجهد المقنن حتى 450/750V.

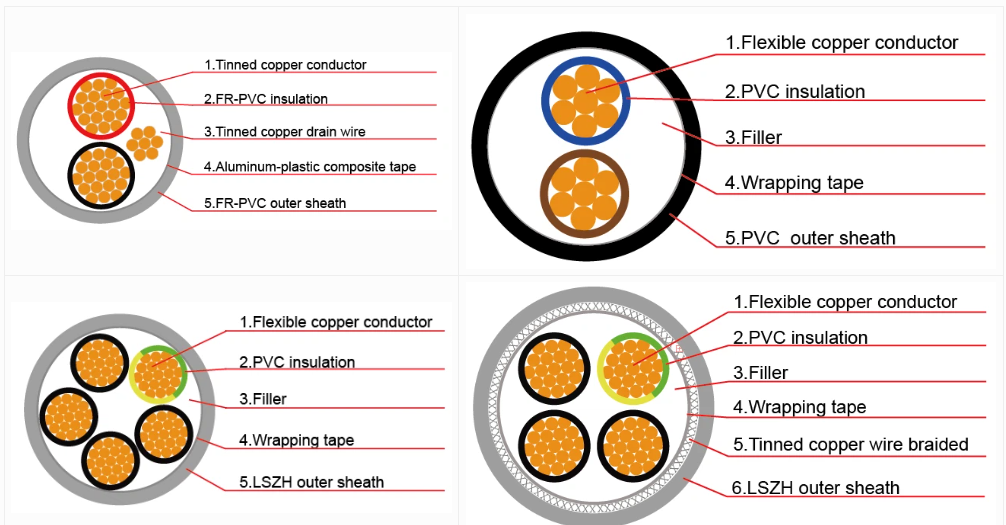

بناء

خصائص التشغيل

الفولتية المقدرة U0/U: 450/750V

كحد أقصى المسموح به. درجة حرارة التشغيل المستمرة للموصل:

PVC معزول: 70 ℃ ؛ XLPE المعزول: 90 ℃.

عند الدائرة القصيرة (الحد الأقصى لوقت المدة 5S) أقصى درجة حرارة الموصلات ليست أعلى من:

PVC معزول: 160 ℃ ؛ XLPE المعزول 250 ℃.

درجة الحرارة المحيطة للتركيب لا تقل عن 0 ℃.

راديوم الانحناء المسموح به:

بالنسبة للكابل غير المسلح ، لا يقل عن 6 مرات من قطر الكابل ؛

بالنسبة للكابل المدرع أو النحاسي الذي يشهد الشاشة ، لا يقل عن 12 مرة من قطر الكبل ؛

بالنسبة للكابل المرن الذي تم فحصه ، لا يقل عن 6 مرات من قطر الكابل.

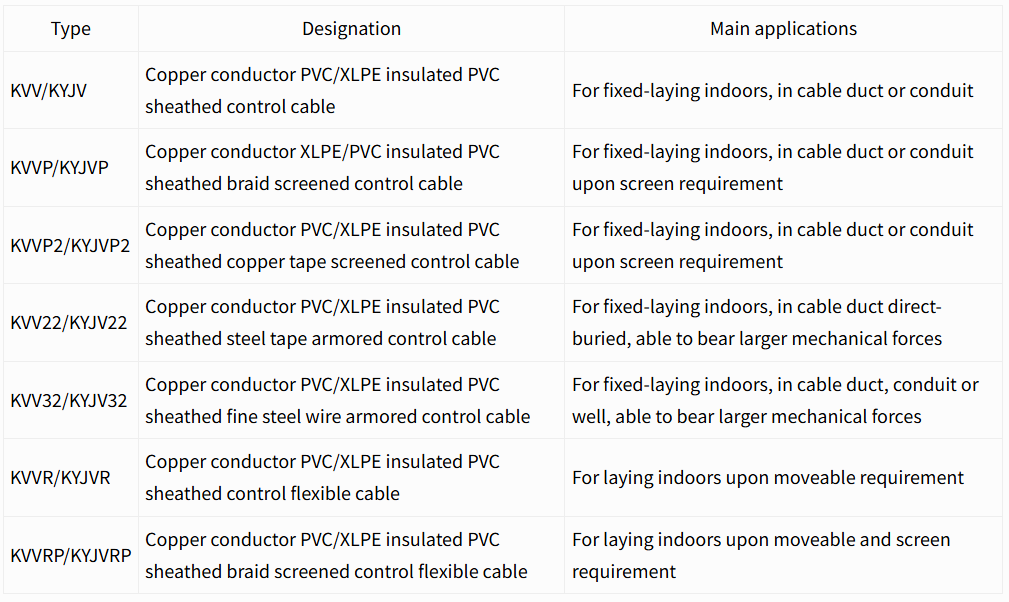

اكتب وتعيين وتطبيق

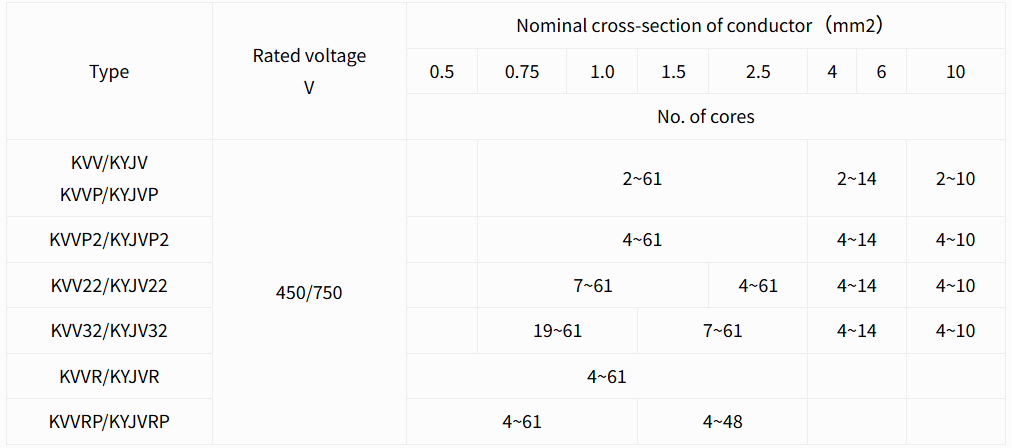

نوع النطاق

ملحوظة:

1) العدد المفضل للنوى: 2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61.

2) قد يتم توفير الأنواع الخاصة من محاكاة الحرائق ، ومقاومة اللهب ، والمنخفضة ، والرقبة المنخفضة ، والرقم المنخفض وغير الهالوجين ، وكذلك مقاومة الحمض لهذه الكابلات بناءً على الطلبات.

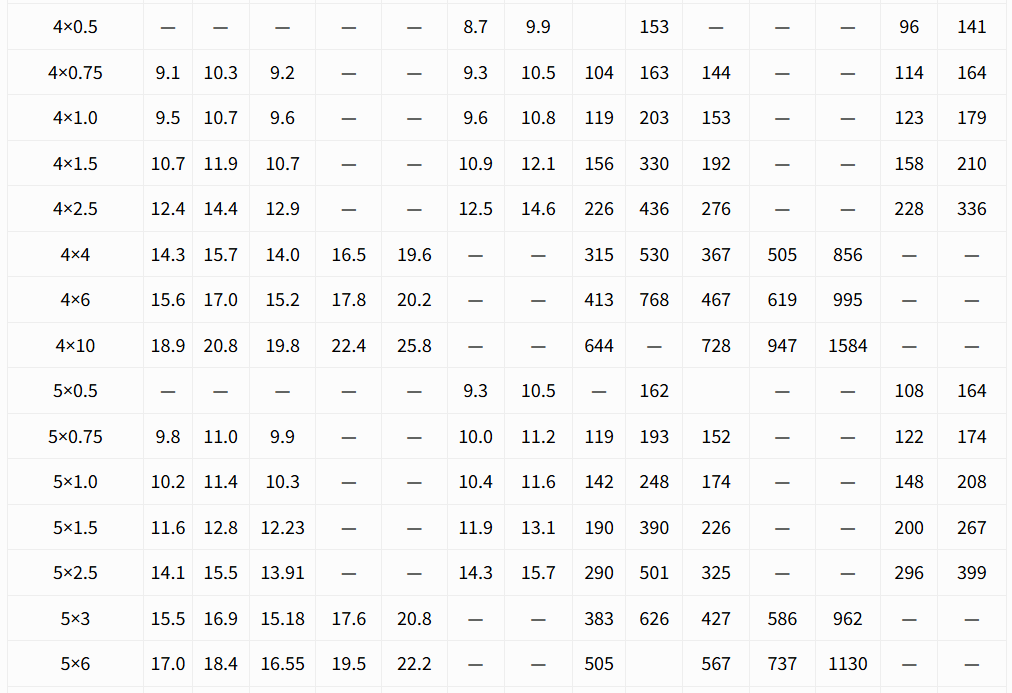

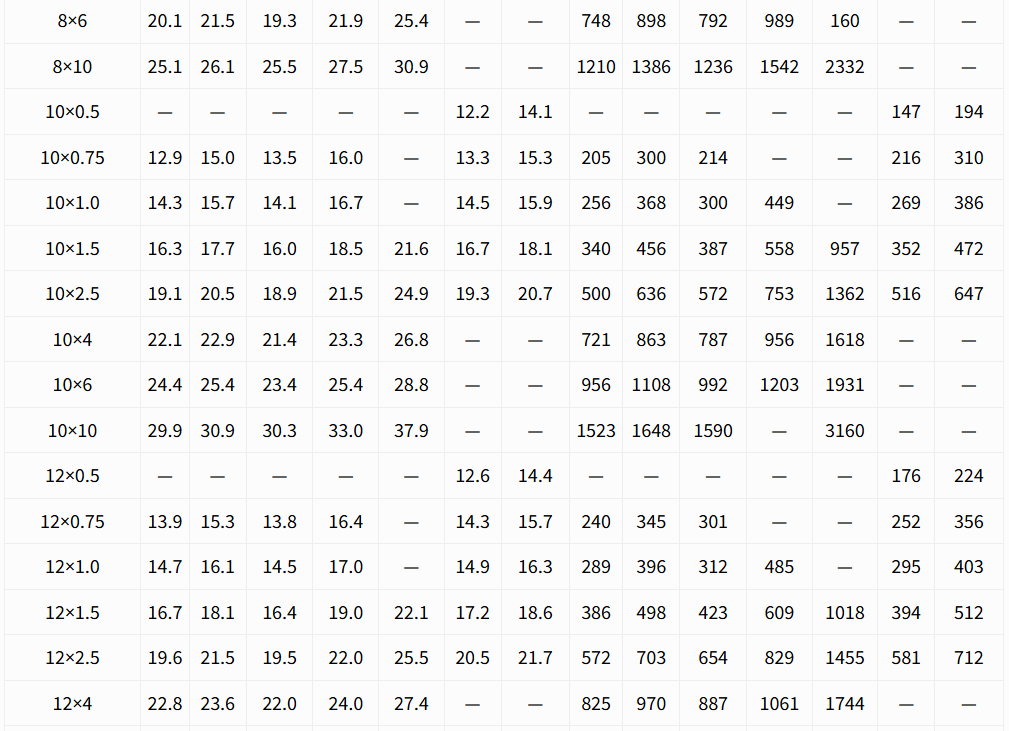

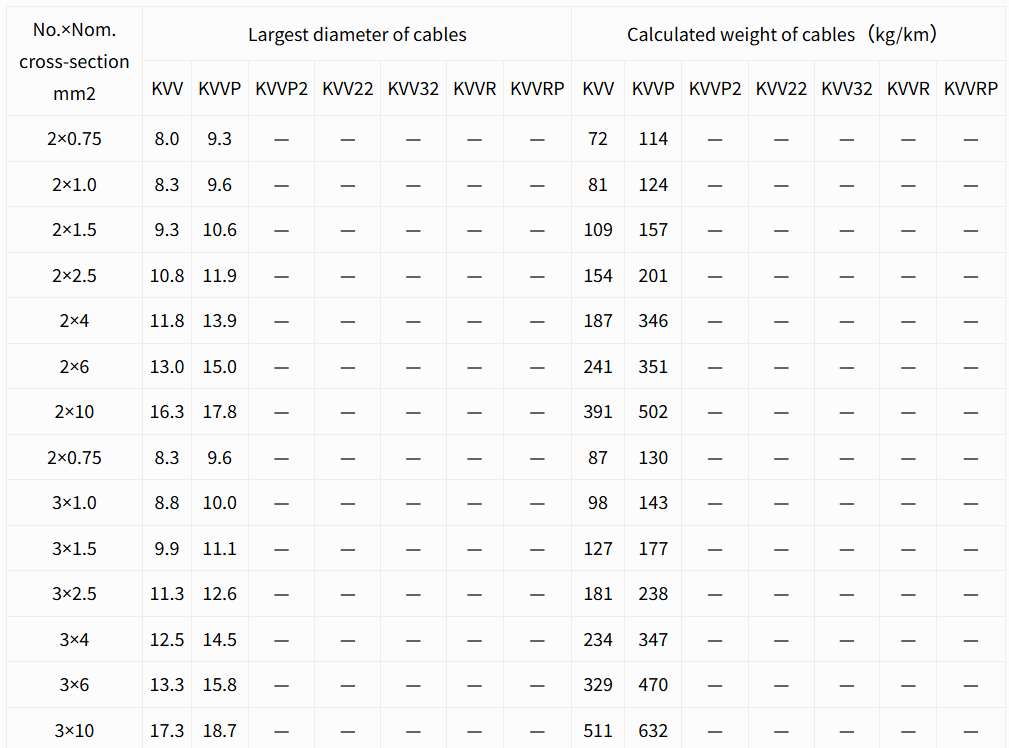

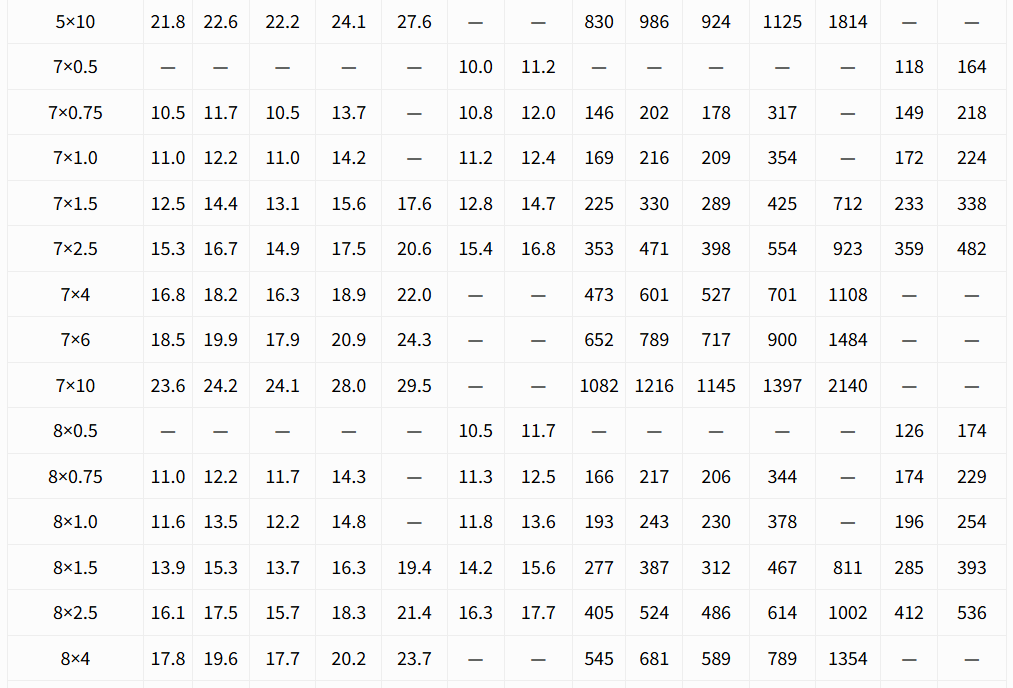

البيانات الفنية

1） للموصلات ثلاثة أنواع:

أولاً (الموصل الصلب) (أ) ، والثاني للتركيب الثابت (ب) (الموصل المتساقط) ، والثالث للمتطلبات المنقولة (R) (موصل مرن تقطعت بهم السبل).

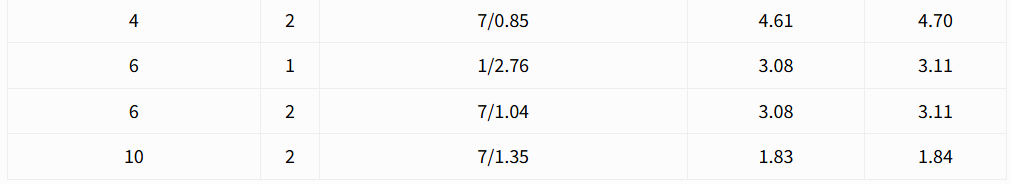

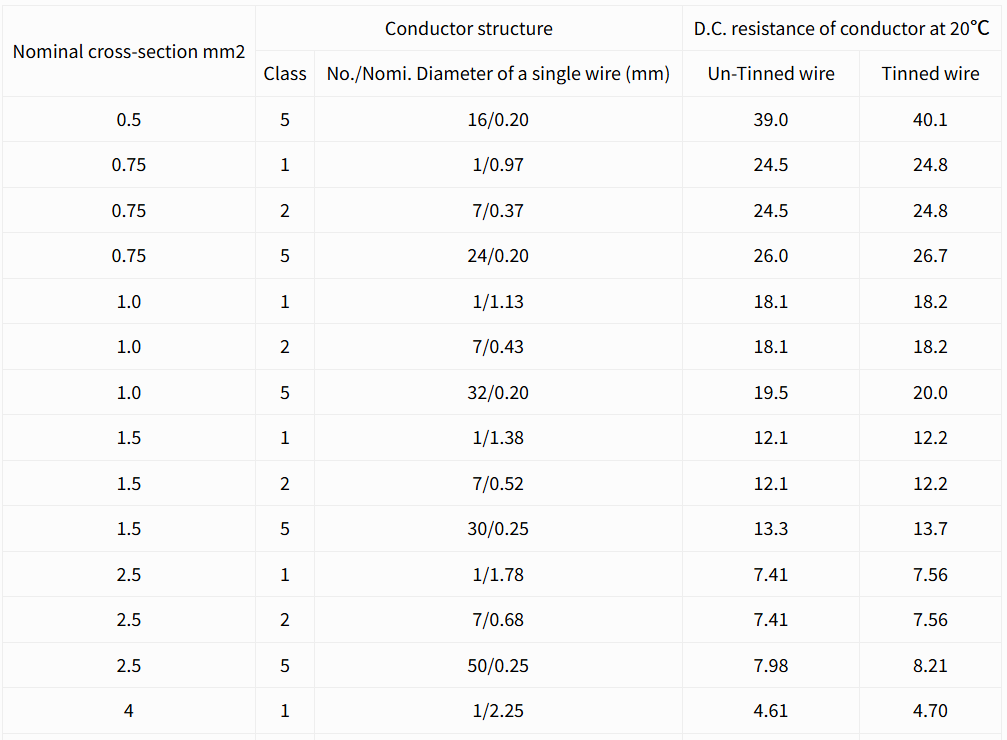

2） الهيكل و D. C. المقاومة.

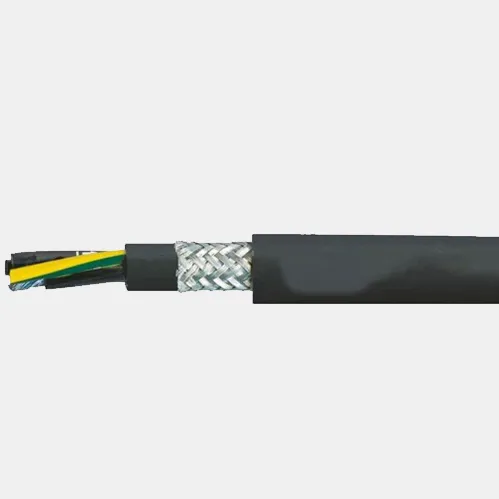

3） يجب أن تكون طبقة الشاشة من الكابلات مضفرة بأسلاك نحاسية أو مطبق حلزونيًا بشريط نحاسي.
