1. Product Overview
This 4-core Aluminum Cable series is designed for 0.6/1kV three-phase systems, featuring XLPE insulation + black PVC Sheath for direct burial/cable trench installation. Complies with IEC 60502 & GB/T 12706.

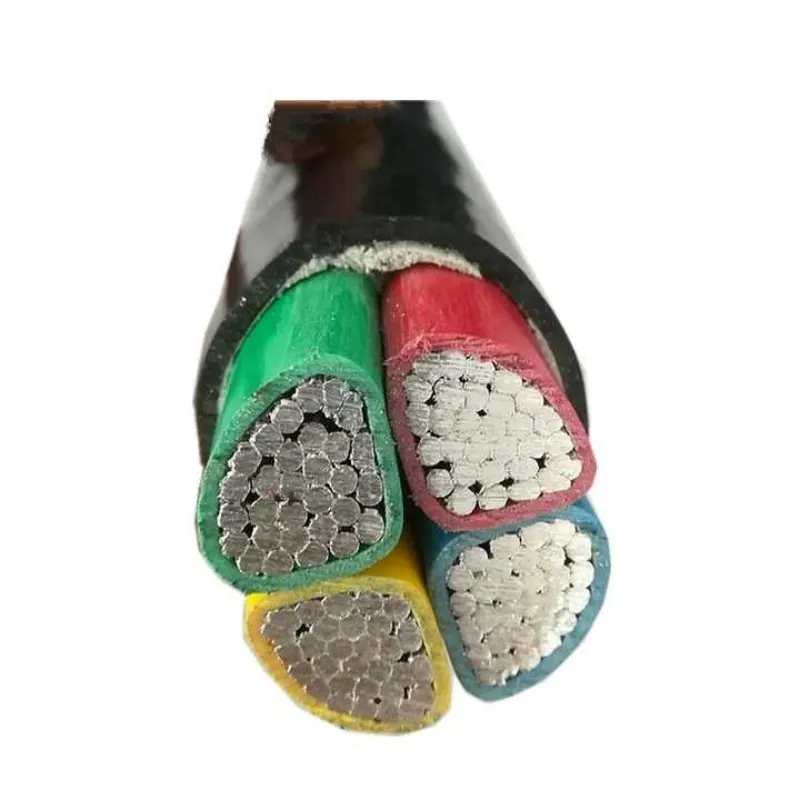

2. Construction
Conductor: Class 2 stranded Al per IEC 60228
Conductor screen: Extruded semi-con layer
Insulation: XLPE (1.4mm thickness)
Cabling: Four equal cores stranded together
Inner sheath: Non-woven fabric tape
Outer sheath: Black PVC (2.5mm thickness)
3. Technical Data
| Size | Conductor Dia.(mm) | Insulation OD(mm) | Cable OD(mm) | Weight(kg/km) | 20℃ DC Resistance(Ω/km) |
|---|---|---|---|---|---|
| 4×120mm² | 12.5 | 15.3 | 45.2 | 2800 | 0.253 |
| 4×150mm² | 14.0 | 16.8 | 49.5 | 3400 | 0.206 |
4. Key Features
Rated voltage: 0.6/1kV
Operating temperature: 90℃
Short-circuit temp: 250℃ (max 5s)
Min bending radius: 15×OD
Tensile strength: ≥100N/mm²
5. Applications
Industrial plant distribution
Commercial building main supply
Urban Underground Cable networks
Renewable energy collector lines
