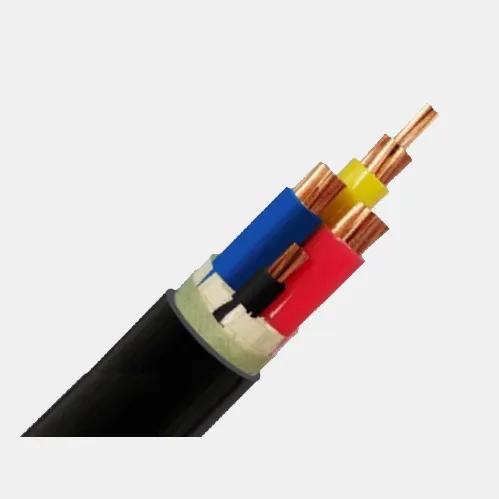

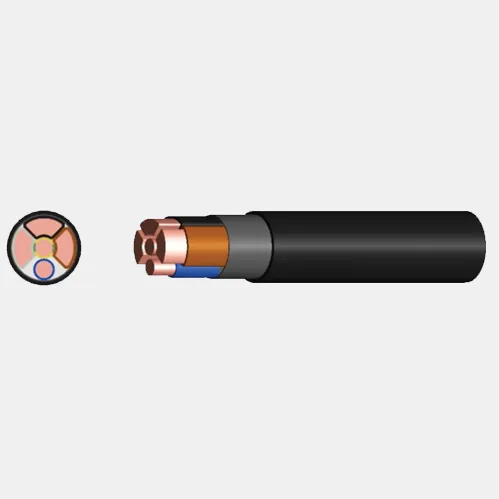

3 نوى +2 كابل الطاقة الأرضية (PVC معزول)

تصنيفها：

سلك البناء
يشارك：
رمز الاستجابة السريعة:
وقت الإصدار：

2025-02-20 03:20:12

مقدمة المنتج

تم تصميم هيكل 3Cores+2 Earth للتطبيق حيث تكون الأسلاك الأرضية مطلوبة وفقًا لمتطلبات العملاء. غالبًا ما تتم إحالة هذه الكابلات 3cores +2 كابلات مع الجهد 0.6/1000V أو IEC 60502 3Cores +2 كابلات.

3 نوى+2 معلمة كابل الطاقة الأرضية (PVC معزول)

منطقة مستعرضة (مم مربع)	رقم وقطر الأسلاك (N/مم)	متوسط القطر العام (مم)	الوزن المرجعي (كجم/كم)
3x1.5+2x1.0	1/1.38 ، 1/1.13	13.8	265
3x2.5+2x1.5	1/1.76 ، 1/1.38	14.6	325
3x4.0+2x2.5	7/0.85 ، 7/0.67	17.2	461
3x6.0+2x4.0	7/1.04 ، 7/0.85	19.0	608
3x10 + 2x6.0	7/1.35 ، 7/1.04	21.1	829
3x16+2x6.0	7/1.70 ، 7/1.04	22.7	1043
3x16+2x10	7/1.70 ، 7/1.35	23.8	1160
3x25+2x10	7/2.14 ، 7/1.35	26.8	1543
3x25+2x16	7/2.14 ، 7/1.70	27.9	1704
3x35+2x10	19/1.53 ، 7/1.35	28.7	1889
3x35+2x16	19/1.53 ، 7/1.70	29.8	2040

القطاع والسلوك الدائري

منطقة مستعرضة (مم مربع)	رقم وقطر الأسلاك (N/مم)	متوسط القطر العام (مم)	الوزن المرجعي (كجم/كم)
3x50+2x16	19/1.83 ، 7/1.70	28.1	2140
3x50+2x25	19/1.83 ، 7/2.14	32.3	2399
3x70+2x25	27/1.83 ، 7/2.14	33.2	3011
3x70+2x35	27/1.83 ، 19/1.53	35.7	3224
3x95+2x35	37/1.83 ، 19/1.53	38.1	4042
3x95+2x50	37/1.83 ، 19/1.78	41.7	4362
3x120+2x35	30/2.32 ، 19/1.53	40.0	4838
3x120+2x70	30/2.32 ، 19/2.14	47.6	5644
3x150+2x50	37/2.32 ، 19/1.78	44.3	6005
3x150+2x70	37/2.32 ، 19/2.14	48.3	6490
3x185+2x50	37/2.52 ، 19/1.78	46.0	7051
3x185+2x95	37/2.52 ، 19/2.52	55.3	8201
3x240+2x70	48/2.52 ، 19/2.14	52.2	9173
3x240+2x120	48/2.52 ، 37/2.03	61.1	10403
3x300+2x95	61/2.52 ، 19/2.52	59.6	11717
3x300+2x150	61/2.52 ، 37/2.25	67.6	12978
